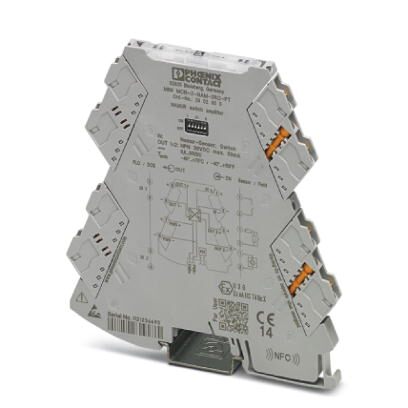

Конфигурируемый коммутирующий разделительный усилитель NAMUR со штекерным разъемом для бесконтактных датчиков, сухих переключающих контактов и с резистивной цепью. 2 транзисторных выхода. Настройка при помощи DIP-переключателей. Зажимы push-in.
Описание изделия
Конфигурируемый коммутирующий разделительный усилитель 4 цепей NAMUR со штекерным разъемом для подключения бесконтактных датчиков согласно EN 60947-5-6, сухих переключающих контактов и с резистивной цепью. Со стороны выхода доступны 2 транзисторных выхода. Второй выход может использоваться либо для разветвления сигнала, либо для выдачи сообщений о сбое в цепи датчика. Разделительный усилитель можно конфигурировать с помощью DIP-переключателей. Он поддерживает функцию диагностики неисправностей и связь NFC.
Преимущества для Вас
- Возможность подключения сухих контактов и переключающих контактов с резистивной цепью
- Возможна подача питания через опорный элемент (TBUS)
- Особо компактный разделительный усилитель для гальванической развязки, усиления и дублирования сигналов бесконтактных датчиков
- Для бесконтактных датчиков согласно МЭК 60947-5-6 и EN 50227
- Второй выход используется в качестве выхода для дублирующего устройства и сигналов о неисправностях
- Передача сигналов о состоянии и неисправностях с помощью диагностического светодиодного индикатора и аналогового сигнала
- Замыкающий контакт на выходе
- Входные и выходные сигналы конфигурируются с помощью DIP-переключателя
- Развязка 3 цепей
Коммерческие данные
Код заказа | 2902005 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 90 (C-5-2017) |
GTIN | 4046356649513 |
Вес/шт. (без упаковки) | 63,900 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 6,2 мм |
---|---|
Высота | 110,5 мм |
Глубина | 120,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Потребляемый ток, типовой | 18 мА (24 В DC) |
35 мА (12 В DC) | |
Потребляемая мощность | 450 мВт (9,6 B DC) |
Параметры подключения 1
Тип подключения | Зажимы Push-in |
---|---|
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,14 мм ... 2,5 мм (с кабельным наконечником) |
0,14 мм ... 2,5 мм (без кабельного наконечника) | |
Сечение гибкого провода | 0,14 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
Количество каналов | 1 |
---|---|
Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
Светодиодный индикатор, желтый (Выходной переключающий контакт) | |
гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 300 В (эффективный) |
Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | cерый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Сертификат для мореплавания | DNV GL TAA000021E |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Grup IIC T6 | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210121 |
---|---|
eCl@ss 4.1 | 27210121 |
eCl@ss 5.0 | 27210121 |
eCl@ss 5.1 | 27210100 |
eCl@ss 6.0 | 27210100 |
eCl@ss 7.0 | 27210121 |
eCl@ss 8.0 | 27210121 |
eCl@ss 9.0 | 27210121 |
ETIM
ETIM 2.0 | EC001485 |
---|---|
ETIM 3.0 | EC001485 |
ETIM 4.0 | EC001485 |
ETIM 5.0 | EC001485 |
ETIM 6.0 | EC001485 |
ETIM 7.0 | EC001485 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
