Описание

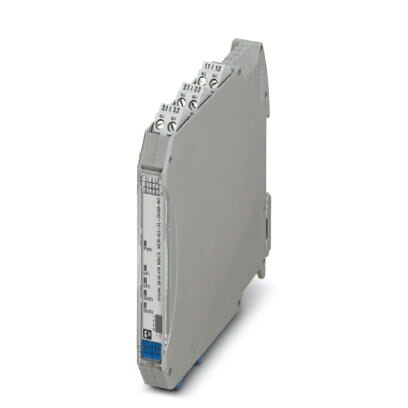

Коммутирующий разделительный усилитель Ex i NAMUR, 2-канальный. Для бесконтактных датчиков и переключателей, эксплуатирующихся во взрывоопасных зонах. Сигналы передаются в безопасную зону через выход реле (замыкающий контакт). Обнаружение неисправностей (LFD), развязка 3 цепей, SIL 2.
Преимущества для Вас
- Подача питания и передача сообщений об ошибках возможна через устанавливаемый на монтажную рейку соединитель
- До SIL 2 согласно МЭК 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Устройство распознавания повреждений кабельной линии (LFD), возможность включения/отключения, индикация повреждения с помощью красного мигающего светодиода и путем снятия возбуждения с выходного реле
- Светодиодные индикаторы состояния цепи питания, коммутирующих элементов и помех согласно NAMUR NE 44
- Гальваническая развязка 3 цепей
- Возможность переключения направления действия (параметры рабочего тока или тока покоя)
- Релейный сигнальный выход (замыкающий контакт)
- Вход для бесконтактных датчиков NAMUR (EN 60947-5-6), сухих или переключающих контактов с резистивной цепью, [Ex ia] IIC
- 2-канальн.
Коммерческие данные
Код заказа | 2865476 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 153 (C-5-2017) |
GTIN | 4046356160490 |
Вес/шт. (без упаковки) | 143,300 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 12,5 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. рабочая высота | 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 EN 61326 |
Входные данные
Напряжение без нагрузки | ~ 8 В DC |
---|---|
Порог переключения (с ослаблением) | |
Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
Сигнальный вход | искробезопасный |
Применяемые входные источники | Бесконтактные датчики NAMUR (МЭК/EN 60947-5-6) |
Ток короткого замыкания | ~ 8 мА |
Гистерезис переключения | |
Обнаружение нарушений в линии | Разрыв 0,05 мА IN |
Короткое замыкание 100 датчика |
Выходные данные
Выходной переключающий контакт | Релейный выход |
---|---|
Исполнение контакта | 1 замыкающий контакт на канал |
Материал контакта | AgSnO2, твердое золочение |
Максимальное напряжение переключения | 250 В AC (2 A) |
120 В DC (0,2 А) | |
30 В DC (2 A) | |
Коммутационная способность, макс. | 500 ВА |
Долговечность механическая | 107 коммутационных циклов |
Частота переключения | 20 Гц (без нагрузки) |
Питание
Номинальное напряжение питания | 24 В DC -20 % ... +25 % |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Потребляемый ток, макс. | 35 мА (24 В DC) |
Рассеиваемая мощность | |
Потребляемая мощность | 0,8 Вт |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
Количество каналов | 2 |
---|---|
Индикатор состояния | зеленый светодиод (напряжение питания) |
желтый светодиод (коммутационное состояние) | |
красный светодиод (сбои в линии) | |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход / выход |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Вход / питание, шинные соединители на DIN-рейке |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасная гальваническая развязка согласно EN 61010-1)) | |
Наименование | Выход 1 / выход 2 / вход, питание, шинные соединители на DIN-рейке |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения III; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
Наименование | Выход 1/выход 2 / вход/питание, шинные соединители на DIN-рейке |
Гальваническая развязка | 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA nC [ia Ga] IIC T4 Gc | |
UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
UL 61010 Listed | |
SIL | 2 |
Параметры техники безопасности
Требование конструкт. целостности | МЭК 61508 - низкие требования |
---|---|
Наименование | Неинвертирующий режим |
Тип стройства | Тип A |
Уровни совокупной безопасности (SIL) | 2 |
Доля опасных сбоев (SFF) | 78 % |
SU | 2,49 x 10-7 (249 FIT) |
SD | 6 x 10-9 (6 FIT) |
DU | 6,4 x 10-8 (64 FIT) |
DD | 7 x 10-9 (7 FIT) |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 3,09 x 10-4 (1 год) |
6,17 x 10-4 (2 года) | |
1,54 x 10-3 (5 лет) | |
Диагностическое покрытие (DC) | DCS=2,4 %, DCD=9 % |
Требование конструкт. целостности | МЭК 61508 - низкие требования |
Наименование | Инвертирующий режим |
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 2 |
Доля опасных сбоев (SFF) | 78 % |
SU | 2,48 x 10-7 (248 FIT) |
SD | 1 x 10-9 (1 FIT) |
DU | 6,2 x 10-8 (62 FIT) |
DD | 6 x 10-9 (6 FIT) |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 3,01 x 10-4 (1 год) |
6,02 x 10-4 (2 года) | |
1,5 x 10-3 (5 лет) | |
Диагностическое покрытие (DC) | DCS=0,4 %, DCD=8 % |
Уровни совокупной безопасности (SIL) | 1 |
Данные по безопасности
Макс. внутренняя индуктивность Li | возможность игнорирования |
---|---|
Макс. внутренняя емкость Ci | 11 нФ |
Макс. выходное напряжение Uo | 9,6 В |
Макс. выходной ток Io | 10 мА |
Макс. выходная мощность Po | 25 мВт |
Группа | IIC |
макс. внешняя индуктивность Lo | 300 мГн |
макс. внешняя емкость Co | 3,6 мкФ |
Группа | IIB/IIIC |
макс. внешняя индуктивность Lo | 1000 мГн |
макс. внешняя емкость Co | 26 мкФ |
Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
Критерий оценки | A |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
Критерий оценки | A |
Стандарты / нормативные документы | EN 61000-4-4 |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
Критерий оценки | A |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA nC [ia Ga] IIC T4 Gc | |
UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
UL 61010 Listed | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | B |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Группа | IIC |
IIB/IIIC |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27210121 |
---|---|
eCl@ss 4.1 | 27210121 |
eCl@ss 5.0 | 27210121 |
eCl@ss 5.1 | 27210121 |
eCl@ss 6.0 | 27210121 |
eCl@ss 7.0 | 27210121 |
eCl@ss 8.0 | 27210121 |
eCl@ss 9.0 | 27210121 |
ETIM
ETIM 2.0 | EC001485 |
---|---|
ETIM 3.0 | EC001485 |
ETIM 4.0 | EC001485 |
ETIM 5.0 | EC001485 |
ETIM 6.0 | EC001485 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 39121008 |
