Описание

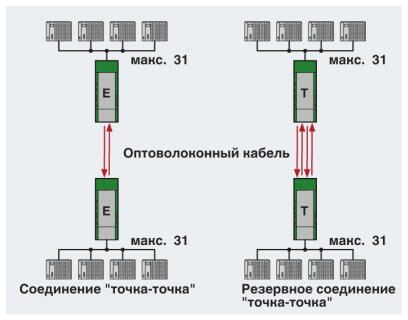

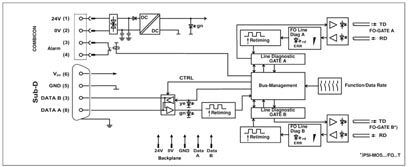

Конвертер для оптоволок. кабеля с визуальной диагностикой,, лакированная печатная плата, сигнальный контакт, для PROFIBUS до 12 Мбит/с, T-соединитель с двумя разъемами (BFOC) для оптоволокна, 850 нм, для PCF- или стекловолокна (многомодовый)
Преимущества для Вас
- С лакированной печатной платой для повышенной сопротивляемости против солесодержащего воздуха
- Все разъемы подключаются с помощью винтовой клеммы COMBICON
- Возможность модульного комбинирования с медным повторителем PSI посредством соединителя, устанавливаемого на несущую рейку
- Разветвление цепей питания и сигналов данных с помощью соединителей, устанавливаемых на несущую рейку
- Автоматическое распознавание скорости передачи данных или ее фиксированная установка с помощью DIP-переключателя
- Высококачественная гальваническая развязка между всеми интерфейсами (PROFIBUS // оптические порты // питание // соединитель, устанавливаемый на несущую рейку)
- Возможность подачи резервного питания с помощью опционального источника питания
- Допуск на применение во взрывоопасной зоне 2
- Встроенная система диагностики для постоянного контроля оптических каналов
- Искробезопасный оптический интерфейс (ex op is) для прямого подключения к устройствам в зоне 1
- Сухой переключающий контакт для передачи опережающих сигналов тревоги в случае неисправностей на участках оптоволоконных линий
- Подходит для систем со скоростью передачи данных до 12 Мбит/с
- Восстановление тактовой частоты на бит-уровне для любой глубины каскадирования
- Допуск для кораблестроения согласно DNV GL
Коммерческие данные
Код заказа | 2708711 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4046356041461 |
Вес/шт. (без упаковки) | 186,980 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 35 мм |
---|---|
Высота | 99 мм |
Глубина | 105 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Общие сведения
Битовая задержка | 1 бит |
---|---|
Битовое искажение, вход | ± 35 % (Допускается) |
Битовое искажение, выход | |
Гальваническая развязка | VCC // RS-485 |
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Вес нетто | 186,98 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 252 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
42 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Соблюдать особые указания по монтажу в документации!) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Соблюдать особые указания по монтажу в документации!) | |
UL, США / Канада | Класс I, зона 2, AEx nc IIC T5 |
Класс I, зона 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D |
Питание
Номинальное напряжение питания | 24 В DC (согласно UL) |
---|---|
Диапазон напряжения питания | 18 В DC ... 30 В DC |
Потребляемый ток, макс. | 130 мА |
Потребляемый ток, типовой | 120 мА (24 В DC) |
Тип подключения | Вставные винтовые клеммы COMBICON |
Последовательный интерфейс
Интерфейс 1 | PROFIBUS согласно МЭК 61158, 2-проводный RS-485, полудуплекс, самоуправляемый |
---|---|
Режим работы | полудуплекс |
Тип подключения | Гнездо D-SUB-9 |
Формат файла / кодирование | UART (11 бит, NRZ) |
Переключение направления передачи данных | самоуправляемый |
Среда передачи | Медь |
Дальность передачи | 1200 м (в зависимости от скорости передачи данных, с экранированным кабелем с попарно скрученными жилами) |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 14 |
Скорость последовательной передачи данных | 12 Мбит/с |
Оптический интерфейс LWL
Излучаемая мощность, минимальная | -4,2 дБм (200/230 мкм) |
---|---|
-17,8 дБм (50/125 мкм) | |
-14,6 дБм (62,5/125 мкм) | |
Чувствительность приемника, минимальная | -30 дБм (50/125 мкм) |
Граница перемодуляции приемника | -3 дБм (200/230 мкм) |
Длина волны | 850 нм |
Дальность передачи, включ. системный резерв 3 дБ | 2600 м (с F-G 50/125 2,5 дБ/км) |
3300 м (с F-G 62,5/125 3,0 дБ/км) | |
800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа) | |
Среда передачи | Волокно PCF |
Многомодовый стекловолоконный кабель | |
Тип подключения | B-FOC (ST®) |
Цифровые выходы
Наименование, выход | Релейный выход |
---|---|
Описание выходов | Выход сигнала о неисправности |
Количество выходов | 1 |
Максимальное напряжение переключения | 65 В DC |
150 В AC | |
Макс. ток продолжительной нагрузки | 0,46 A |
Стандарты и предписания
Подключение согласно стандарту | CUL |
---|---|
Ударопрочность | 15г во всех наравлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
UL, США / Канада | Класс I, зона 2, AEx nc IIC T5 |
Класс I, зона 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D | |
Температура DNV GL | B |
Влажность DNV GL | A |
Вибрация DNV GL | A |
DNV GL-EMC | B |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Разрешение на применение в судостроении | DNV GL |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27230207 |
---|---|
eCl@ss 4.1 | 27230207 |
eCl@ss 5.0 | 27230207 |
eCl@ss 5.1 | 27230200 |
eCl@ss 6.0 | 19179200 |
eCl@ss 7.0 | 19179290 |
eCl@ss 8.0 | 19179290 |
eCl@ss 9.0 | 19170114 |
ETIM
ETIM 2.0 | EC001423 |
---|---|
ETIM 3.0 | EC001423 |
ETIM 4.0 | EC001423 |
ETIM 5.0 | EC000310 |
ETIM 6.0 | EC001467 |
ETIM 7.0 | EC001467 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222604 |
