Описание

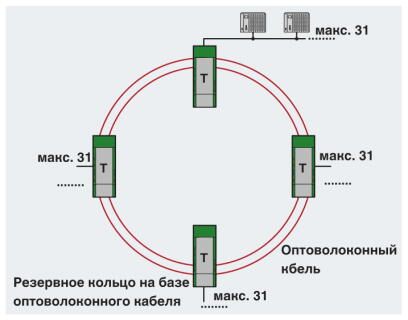

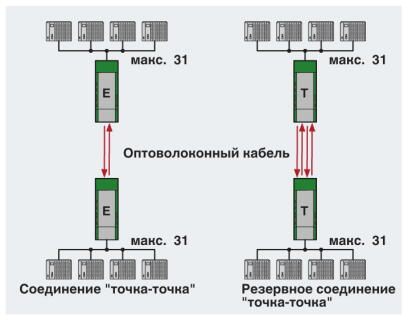

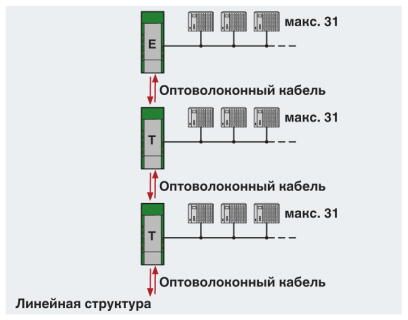

Оптический конвертер с функцией оптической диагностики и контактом аварийного сигнала, для PROFIBUS со скоростью передачи до 12 Мбит/с, оконечное устройство с оптическим интерфейсом (SC-Duplex), 1300 нм, для стекловолоконного кабеля
Преимущества для Вас
- Все разъемы подключаются с помощью винтовой клеммы COMBICON
- Возможность модульного комбинирования с медным повторителем PSI посредством соединителя, устанавливаемого на несущую рейку
- Разветвление цепей питания и сигналов данных с помощью соединителей, устанавливаемых на несущую рейку
- Автоматическое распознавание скорости передачи данных или ее фиксированная установка с помощью DIP-переключателя
- Возможность подачи резервного питания с помощью опционального источника питания
- Высококачественная гальваническая развязка между всеми интерфейсами (PROFIBUS // оптические порты // питание // соединитель, устанавливаемый на несущую рейку)
- Допуск на применение во взрывоопасной зоне 2
- Сухой переключающий контакт для передачи опережающих сигналов тревоги в случае неисправностей на участках оптоволоконных линий
- Встроенная система диагностики для постоянного контроля оптических каналов
- Восстановление тактовой частоты на бит-уровне для любой глубины каскадирования
- Подходит для систем со скоростью передачи данных до 12 Мбит/с
Коммерческие данные
Код заказа | 2708559 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 325 (C-6-2017) |
GTIN | 4046356174060 |
Вес/шт. (без упаковки) | 187,380 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 35 мм |
---|---|
Высота | 105 мм |
Глубина | 106 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
Битовое искажение, вход | ± 35 % (Допускается) |
---|---|
Битовое искажение, выход | |
Гальваническая развязка | VCC // RS-485 |
Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 55011 |
Вес нетто | 187,38 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
MTBF | 406 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
92 лет (Стандарт Telcordia, температура 40 , рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
MTTF | 849 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
392 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
163 лет (Стандарт SN 29500, температура 40 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
UL, США / Канада | 508 Listed |
Одобрено 508 |
Питание
Номинальное напряжение питания | 24 В DC (согласно UL) |
---|---|
Диапазон напряжения питания | 18 В DC ... 32 В DC |
Потребляемый ток, макс. | 90 мА |
Потребляемый ток, типовой | 55 мА (24 В DC) |
170 мА (Регистрация UL, 24 В пост. тока) | |
110 мА (Одобрение UL, 24 В пер. тока) | |
Тип подключения | Вставные винтовые клеммы COMBICON |
Последовательный интерфейс
Интерфейс 1 | PROFIBUS согласно МЭК 61158, 2-проводный RS-485, полудуплекс, самоуправляемый |
---|---|
Режим работы | полудуплекс |
Тип подключения | Гнездо D-SUB-9 |
Формат файла / кодирование | UART (11 бит, NRZ) |
Переключение направления передачи данных | самоуправляемый |
Среда передачи | Медь |
Дальность передачи | 1200 м (в зависимости от скорости передачи данных, с экранированным кабелем с попарно скрученными жилами) |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 14 |
Скорость последовательной передачи данных | 12 Мбит/с |
Оптический интерфейс LWL
Длина волны | 1300 нм |
---|---|
Дальность передачи, включ. системный резерв 3 дБ | 25 км (с F-G 50/125 0,7 дБ/км при 1300 нм) |
22 км (c F-G 62,5/125 0,8 дБ/км при 1300 нм) | |
45 км (с F-E 9/125 0,4 дБ/км при 1300 нм) | |
Среда передачи | Многомодовый стекловолоконный кабель |
Одномодовое стекловолокно | |
Протокол передачи | прозрачный протокол для интерфейса RS-485 |
Тип подключения | SC-Duplex |
Цифровые выходы
Наименование, выход | Релейный выход |
---|---|
Описание выходов | Выход сигнала о неисправности |
Количество выходов | 1 |
Максимальное напряжение переключения | 60 В DC |
42 В AC | |
Макс. ток продолжительной нагрузки | 1 A |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XY |
Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
Излучение помех | EN 55011 |
Помехоустойчивость | EN 61000-6-2:2005 |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Подключение согласно стандарту | CUL |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | ± 6 кВ |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-5 |
Сигнал | ± 1 кВ |
Стандарты / нормативные документы | EN 55011 |
EN 61000-4-6 | |
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
UL, США / Канада | 508 Listed |
Одобрено 508 | |
Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27230207 |
---|---|
eCl@ss 4.1 | 27230207 |
eCl@ss 5.0 | 27230207 |
eCl@ss 5.1 | 27230200 |
eCl@ss 6.0 | 19179200 |
eCl@ss 7.0 | 19179290 |
eCl@ss 8.0 | 19179290 |
eCl@ss 9.0 | 19170114 |
ETIM
ETIM 2.0 | EC001423 |
---|---|
ETIM 3.0 | EC001423 |
ETIM 4.0 | EC001423 |
ETIM 5.0 | EC000310 |
ETIM 6.0 | EC001467 |
ETIM 7.0 | EC001467 |
UNSPSC
UNSPSC 6.01 | 30211506 |
---|---|
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222604 |
