Артикул:
41645
25 500 руб./шт
Уточняйте цену у менеджера
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Создать оферту ЕАИСТ

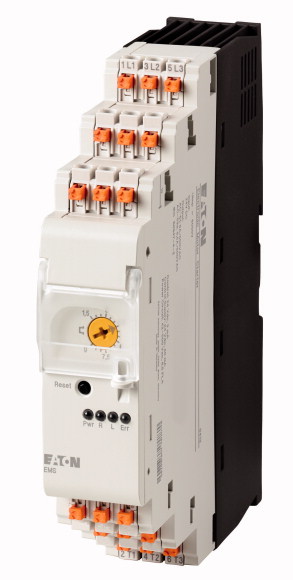

Описание
Программа поставок
Ассортимент | Электронный пускатель двигателя | ||
Основная функция | Реверсивный пускатель (комплектные устройства) | ||
Описание | Прямой пуск Реверсивный пуск Защита двигателя Принцип подключения: выходной каскад безопасности с байпасом, трехфазное отключение. | ||
Соответствие, допуск | |||
Взрывозащита (согласно ATEX 94/9/EG) | II (2) G [Ex e] [Ex d] [Ex px] II (2) D [Ex t] [Ex p] | ||
Сертификат ЕС о прохождении испытаний прототипа | PTB 13 ATEX 3003 | ||
Параметры двигателя | |||
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-53a | |||
380 В 400 В 415 В | P | кВт | 0,06 - 0,75 |
Диапазон установок расцепителей перегрузки | Ir | A | 0,18 - 2,4 |
Управляющее напряжение | 24 V DC | ||
Техника присоединения | Вставные клеммы | ||
Подключение к SmartWire-DT | нет |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947-4-2 UL508 | ||

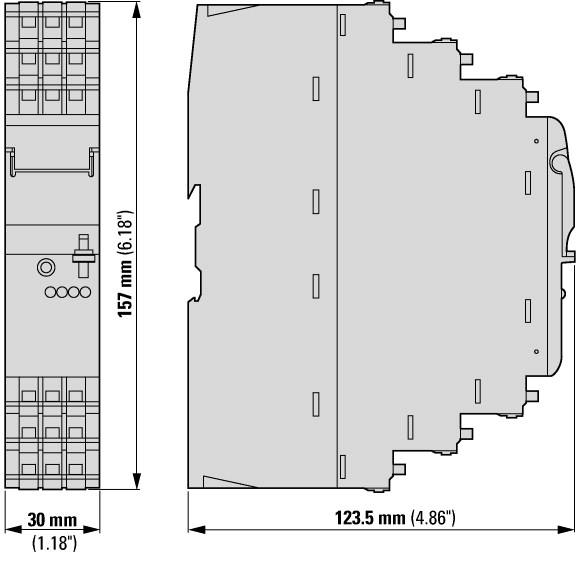

Размеры | |||
ширина | мм | 30 | |
Высота | мм | 157 | |
Глубина | мм | 123.5 | |
Вес | кг | 0.3 | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм | ||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
установочное положение | вертикально Отвод двигателя вниз | ||
Электрический срок службы | Переключения | 3 x 107 | |
максимальная частота переключения | Переключения/ч | 7200 (время паузы-импульса 50:50) | |
Поперечные сечения соединения | |||
одножильный | мм2 | 1 x (0,75 - 2,5) 1 x AWG20 - 14 | |
тонкопроволочный, с оконечной муфтой | мм2 | 2 x (0,75 - 2,5) 1 x AWG20 - 14 | |
Примечание | Минимальная длина 10 мм. | ||
тонкопроволочный, с двойной оконечной муфтой | мм2 | 2 x (0,75 - 1,5) 2 x AWG20 - 16 | |
Примечание | Минимальная длина 10 мм. | ||
| Климатические внешние условия | |||
Рабочая температура | °C | -25 - +60, согласно IEC 60068-2-1 | |
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение | ? | °C | -40 - +80 |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/2 | ||
Номинальное напряжение | Ue | В | 42 - 550 |
Расчетный рабочий ток | |||
AC-51 | Ie | A | 0.15 - 2.40 |
AC-53a | Ie | A | 0.15 - 2.4 |
Потеря мощности | PV | W | 1.1 - 3.3 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1 |
Базовая изоляция согласно IEC/EN60947-1 | |||
между напряжением питания, управления и переключения | В перем. тока | 500 | |
между выходом ответного сигнала и напряжением переключения | В перем. тока | 500 | |
Безопасное разъединение согласно IEC/EN60947-1 | |||
между напряжением питания, управления и переключения | В перем. тока | 300 | |
между выходом ответного сигнала и напряжением переключения | В перем. тока | 300 | |
Безопасное разъединение согласно EN 50178 | |||
между напряжением питания, управления и переключения | В перем. тока | 500 | |
между выходом ответного сигнала и напряжением переключения | В перем. тока | 500 | |
Измерение тока | |||
Диапазон установок расцепителей перегрузки | Ir | A | 0,18 - 2,4 |
класс расцепления | КЛАСС | 10 | |
Время повторной готовности | tW | мин. | 2 (ручной запуск) 20 (автоматический повторный запуск) |
Контроль симметрии | |||
Значение Iмакс > Iном ((Iмакс - Iмин)/Iмакс) | % | при 33, время срабатывания 120 с при 67, время срабатывания 1,8 с | |
Значение Iмакс < Iном ((Iмакс - Iмин)/Iном) | % | при 33, время срабатывания 120 с при 67, время срабатывания 1,8 с | |
стойкость к коротким замыканиям | |||
Тип координации "1" | |||
устройство для защиты от короткого замыкания | 50 кА, 500 В перем. тока: предохранитель 16 A gG/gL 50 кА, 415 В перем. тока: PKM0-4 15 кА, 415 В перем. тока: PKM0-6,3 | ||
| Управляющая часть | |||
Входящие данные | |||
Питающее напряжение | UAUX | В пост. тока | A1 - A2: 24 (-20 - +25 %) |
Остаточные пульсации входного напряжения | % | 5 | |
входной ток | мА | 40 | |
Примечание по поводу входного тока | Без подтверждения | ||
Цепь управляющего тока (ON, L, R) | |||
Уровень переключения "низкий" | В пост. тока | -3 - +9.6 | |
Уровень переключения "безопасный ВЫКЛ" | В пост. тока | < 5 | |
Уровень переключения "высокий" | В пост. тока | 19.2 - 30 | |
входной ток | мА | 5 | |
Выходы подтверждения | |||
Указание | Контакты 95, 96 или 98 | ||
Назначение контактов | |||
W = переключающий контакт | 1 Вт | ||
Номинальное напряжение | Ue | В перем./пост. тока | 250 |
Расчетный рабочий ток | |||
AC-15 | |||
230 В | Ie | A | 3 |
DC-13 | |||
24 В | Ie | A | 2 |
| Электромагнитная совместимость (ЭМС) | |||
Электростатическая разрядка (ESD) | |||
примененный стандарт | IEC EN 61000-4-2, уровень 3 | ||
Выход воздуха | кВ | 8 | |
Разряд контакта | кВ | 6 | |
Электромагнитные поля (RFI) | |||
примененный стандарт | IEC/EN 61000-4-3 | ||
| V/m | 800 - 1000 MHz: 10 1.4 - 2 GHz: 10 2.0 - 2.7 GHz: 3 | ||
Подавление радиочастотных помех | EN 55011, Класс A (централизованные излучаемые радиопомехи) EN 61000-6-3, класс A (излучаемые радиопомехи) | ||
Указание по использованию | Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления. | ||
Импульсное напряжение | кВ | 2 IEC/EN 61000-4-4, уровень 3 | |
мощные импульсы (скачок напряжения) | 1 кВ (симметр.) 2 кВ (несимметр.) согласно IEC/EN 61000-4-5 | ||
Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
| Параметры техники безопасности | |||
указания | Защита двигателя | ||
Температура окружающей среды | °C | 40 | |
Значения согласно EN ISO 13849-1 | |||
MTTFd | лет | 316 | |
Значения согласно IEC 62061 | |||
| ?sd [FIT]: 0 ?su [FIT]: 1731 ?dd [FIT]: 314 ?du [FIT]: 47,2 SFF [%]: 97,7 DC [%]: 86,9 SIL: 2 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 2.4 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.7 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 2 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Motor starter combination (ecl@ss8.1-27-37-09-05 [AJZ718010]) | |||
Kind of motor starter | Reversing starter | ||
With short-circuit release | No | ||
Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
Rated control supply voltage Us at DC | V | 24 - 24 | |
Voltage type for actuating | DC | ||
Rated operation power at AC-3, 230 V, 3-phase | kW | 0.37 | |
Rated operation power at AC-3, 400 V | kW | 0.75 | |
Rated power, 460 V, 60 Hz, 3-phase | kW | 0.736 | |
Rated power, 575 V, 60 Hz, 3-phase | kW | 0 | |
Rated operation current Ie | A | 2.4 | |
Rated operation current at AC-3, 400 V | A | 2.4 | |
Overload release current setting | A | 0.18 - 2.4 | |
Rated conditional short-circuit current, type 1, 480 Y/277 V | A | 0 | |
Rated conditional short-circuit current, type 1, 600 Y/347 V | A | 0 | |
Rated conditional short-circuit current, type 2, 230 V | A | 0 | |
Rated conditional short-circuit current, type 2, 400 V | A | 0 | |
Number of auxiliary contacts as normally open contact | 1 | ||
Number of auxiliary contacts as normally closed contact | 1 | ||
Ambient temperature, , upper operating limit | °C | 60 | |
Temperature compensated overload protection | Yes | ||
Release class | CLASS 10 | ||
Type of electrical connection of main circuit | Spring clamp connection | ||
Type of electrical connection for auxiliary- and control current circuit | Spring clamp connection | ||
Rail mounting possible | Yes | ||
Degree of protection (IP) | IP20 | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No |
Апробации
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX, NLDX7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No |
