Описание

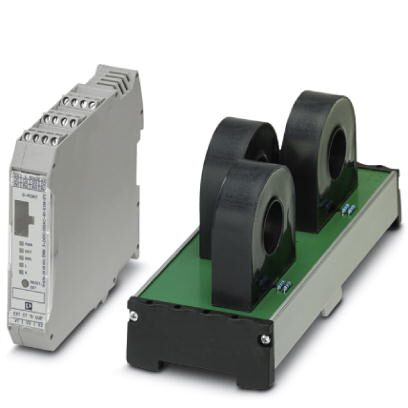

Электронная система управления машиной при эксплуатации от внешнего преобразователя тока (160 A) — точные замеры электроэнергии и активной мощности электродвигателей, машин или других 3-фазных потребителей. Произвольная настройка пороговых значений коммутации и сигнализации.
Описание изделия
Электронная система управления машиной при эксплуатации от внешнего преобразователя тока (160 A) — точные замеры электроэнергии и активной мощности, замеры тока и напряжения электродвигателей, машин или других 3-фазных потребителей. Произвольная настройка пороговых значений коммутации и сигнализации. Опциональная возможность подключения к любым системам полевой шины посредством шлюза.
Коммерческие данные
| Код заказа | 2908603 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626311784 |
| Вес/шт. (без упаковки) | 1 115,700 GRM |
Размеры
| Ширина | 22,5 мм |
|---|---|
| Высота | 99 мм |
| Глубина | 114,5 мм |
Размеры трансформатора тока
| Наименование | Ext 160 CT |
|---|---|
| Ширина | 177 мм |
| Высота | 75 мм |
| Глубина | 88 мм |
| Круглый проводник первичной цепи (диаметр) | 23 мм |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Наименование, вход | Питание устройства |
|---|---|
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
| Номинальный ток питания цепи управления IS | |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
| Наименование, вход | Цифровые входы |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Номинальный ток цепи управления IC | 3,3 мА |
| Порог срабатывания | 9,6 В (Сигнал «0») |
| 19,2 В (Сигнал «1») | |
| Наименование, вход | Питание для цифровых выходов |
| Номинальное напряжение питания | 24 В DC |
Выходные данные
| Наименование, выход | Контакты обратной связи O1-O4 |
|---|---|
| Указание | Выход обратного сигнала настраивается, см. руководство пользователя |
| Количество выходов | 4 |
| Номинальное напряжение | 24 В DC (Выход полупроводниковой лог. цепи) |
| Ток длительной нагрузки | 500 мА |
| Остаточное напряжение | |
| Защитная цепь / модуль | Cтабилитроны |
| Ограничение верхнего предела напряжения | > 33 В DC |
Измерения сигнала тока
| Измерение свыше | подключенный снаружи проходной трансформатор тока |
|---|---|
| Базовая точность | тип. 0,5 % |
Измерение напряжения / фазовое напряжение
| Диапазон напряжений | 42 В AC ... 550 В AC |
|---|---|
| Базовая точность | тип. 0,5 % |
Измерение мощности
| Диапазон мощности | 350 Вт ... 111 кВт (400 В AC) |
|---|---|
| Базовая точность | тип. 0,25 % (Tu=20 °C, U=400 V, Cos Phi=0,8) |
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
Параметры подключения 1
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм (5-7 lbs-in) |
Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм ... 2,5 мм |
| Сечение гибкого провода | 0,14 мм ... 2,5 мм |
| Сечение проводника AWG | 26 ... 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм (5-7 lbs-in) |
Стандарты и предписания
| Стандарты / нормативные документы | EN 60947-1 |
|---|---|
| EN 60947-4-2 | |
| EN 61000-6-2 | |
| EN 61000-6-3 | |
| Расчетное напряжение изоляции | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27370802 |
|---|---|
| eCl@ss 6.0 | 27370800 |
| eCl@ss 7.0 | 27370804 |
| eCl@ss 8.0 | 27370804 |
| eCl@ss 9.0 | 27370804 |
ETIM
| ETIM 4.0 | EC002572 |
|---|---|
| ETIM 5.0 | EC002572 |
| ETIM 6.0 | EC002572 |
UNSPSC
| 39121104 |
