Описание
Программа поставок
Ассортимент | Дополнительное оснащение | ||

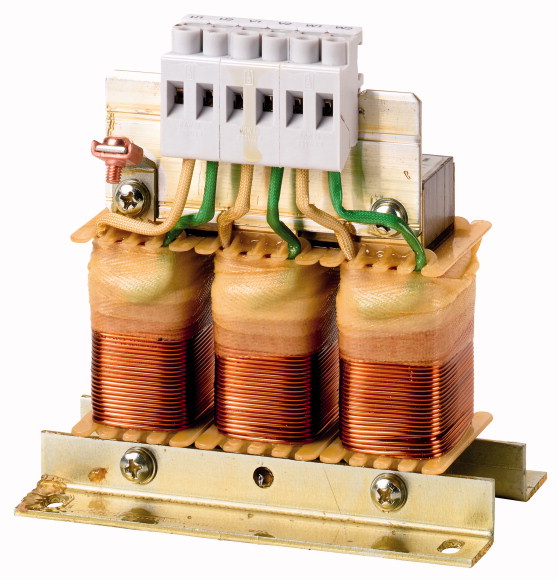

Принадлежности | Дроссели двигателя | ||
Описание | трехфазный | ||
Применяемое для | DC1, DA1, DL1, DG1, SVX, SPX | ||
макс. допустимое питающее напряжение | В перем. тока | 750 V + 0% (0 - 400 Hz) | |
Расчетный рабочий ток | Ie | A | 35 |
индуктивность | L | mH | 1 |
максимальная потеря мощности (тактовая частота) | |||
(12 кГц) | Pv | W | 116 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 61558-2-20-2000, VDE 0570 Teil 2-20/2001-04, UL, CSA | ||
Рабочая температура | °C | -25 - +40, до 70 со снижением тока (см. примечание) | |
Температура хранения | ? | °C | -25 - +85 |
Удароустойчивость | g | 11 мс2/15 3 шока | |
Устойчивость к вибрации | g | 1 (0 - 150 Hz) | |
Колебания | 0,35 мм при 10 - 55 Гц | ||
Высота установки | M | 0 - 1000 над уровнем моря, до 5000 со снижением тока (см. примечание) | |
установочное положение | стоит вертикально, висит горизонтально | ||
Монтажный просвет | мм | < 50 | |
Класс защиты | IP20 (соединительные клеммы) | ||
Номинальная продолжительность включения | % продолжительность включения | 100 | |
Вес | кг | 7.3 | |
| Электрические данные | |||
Номинальное напряжение | 3 пер. тока 400 B | ||
макс. подводимое напряжение | В перем. тока | 750 V + 0% (0 - 400 Hz) | |
Частота эксплуатации | f | Гц | 0…200 |
Класс изоляции | B | ||
Расчетный рабочий ток | Ie | A | 35 |
индуктивность | L | mH | 1 |
максимальная потеря мощности (тактовая частота) | |||
(3 кГц) | Pv | W | 75 |
(5 кГц) | Pv | W | 114 |
(12 кГц) | Pv | W | 116 |
| Подключение | |||
Соединительные клеммы | |||
Болт PE | |||
Клемма | мм2 | 4 | |
Клемма | AWG | 20 - 10 | |
Начальный пусковой момент | Нм | 0.8 | |
| указания | |||
Для высоты установки действует следующее правило: дерейтинг в отношении расчетного рабочего тока Ie: |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 35 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 75 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 40 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Coil for low-voltage (EC002563) | |||
| Electric engineering, automation, process control engineering / Electronic coil and filter / Electronic choke coil / Electronic choke coil (unspecified) (ecl@ss8.1-27-42-01-90 [ADJ199004]) | |||
Suitable as interference suppression reactance coil | No | ||
Suitable as net reactance coil | No | ||
Suitable as commutation reactance coil | No | ||
Suitable as ripple filter choke | Yes | ||
Suitable as output reactance coil | No | ||
Number of poles, primary side | 3 | ||
Rated clock frequency | kHz | 0 | |
Rated operation frequency | Hz | 0 - 200 | |
Max. rated operation voltage Ue | V | 750 | |
Rated current at AC | A | 35 - 35 | |
Max. rated current (Ith) at rated voltage DC | A | 35 | |
Rated inductance | mH | 1 | |
Degree of protection (IP) | IP20 | ||
Relative short circuit voltage | % | 0 | |
Resonance frequency | Hz | 0 |
Апробации
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E167225 | ||
| UL Category Control No. | XPTQ2, XPTQ8 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) | ||
| Degree of Protection | IEC: IP20 |
