Артикул:
47554
4 910 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
12
Вес, шт
—
81,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

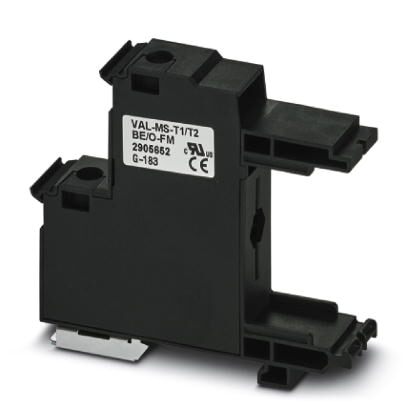

Базовый элемент для разрядников типа 1/2 серии VALVETRAB MS T1/T2. Исполнение: 1-канальный
Преимущества для Вас
- Подключение параллельно оси проводов
- Варианты с сухим контактом для дистанционной передачи сигналов и без него
- Монтаж в стойке приложений для панели 2U
- Предназначен для штекеров VAL-MS типов 1 и 2.
- Кодирование при первой установке защитного штекера
- Установка на монтажной рейке
Коммерческие данные
| Код заказа | 2905650 |
|---|---|
| Упаковочная единица | 12 stk |
| Минимальный объем заказа | 12 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 39 (C-4-2017) |
| GTIN | 4046356983006 |
| Вес/шт. (без упаковки) | 81,000 GRM |
Размеры
| Высота | 77,1 мм |
|---|---|
| Ширина | 17,6 мм |
| Глубина | 89,2 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| IP20 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Высота | макс. 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г |
| Вибрация (при эксплуатации) | 5г |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| Тип EN | T1 / T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| Материал корпуса | PBT |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Дальнейшие описания
| Указание | Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC > 500 В необходимо предусмотреть боковые зазоры и зазоры со стороны ввода проводников между токоведущими частями, а также между токоведущими и заземленными частями, не менее 5 мм. |
|---|
Защитная цепь
| Номинальная частота fN | 50 Гц (60 Гц) |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 600 В AC |
| Номинальный ток IL | 80 A (при последовательном соединении, 16 мм) |
| 80 A (при последовательном соединении, 16 мм) | |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gL/gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A (gL/gG) |
Параметры соединения
| Тип подключения | Клеммные модули с двойным подключением |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 30 lbf-in. (UL) |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого проводника мин. | 1,5 мм |
| Сечение гибкого проводника макс. | 25 мм |
| Сечение жесткого проводника мин. | 1,5 мм |
| Сечение жесткого проводника макс. | 35 мм |
| Сечение проводника AWG | 15 ... 2 (МЭК) |
| 10 ... 2 (UL) |
Спецификации UL
| Тип SPD | 4 (for Type 2 applications) |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-1 2005 |
|---|---|
| EN 61643-11/A11 2007 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27130800 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130803 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 5.0 | EC000472 |
|---|---|
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
UNSPSC
| UNSPSC 13.2 | 39121620 |
|---|
