Описание

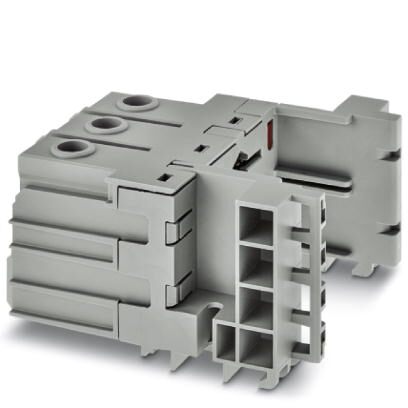

Основание для универсального вставного молниеотвода/УЗИП для приложений с макс. 240 В с двумя проводниками и заземлением, с контактом для удаленной передачи сигнала
Преимущества для Вас
- Монтаж в стойке приложений для панели 1U
- Двухканальное устройство защиты от импульсных перенапряжений для монтажа на панели
- Монтаж под прямым углом к штекеру
- Базовый элемент с сухим контактом для дистанционной передачи сигналов
Коммерческие данные
Код заказа | 2907037 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 58 (C-4-2017) |
GTIN | 4055626248967 |
Вес/шт. (без упаковки) | 222,220 GRM |
Размеры
Высота | 40,6 мм |
---|---|
Ширина | 70,6 мм |
Глубина | 71,7 мм |
Единица высоты | 1 HE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
I | |
Тип EN | T1 / T2 |
Система энергоснабжения IEC | TN-S |
Защитная цепь | L-PE |
N-PE | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | cерый |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Базовый элемент, установка на несущую рейку |
Полюсов | 2 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
Дальнейшие описания
Указание | Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC > 500 В необходимо предусмотреть боковые зазоры и зазоры со стороны ввода проводников между токоведущими частями, а также между токоведущими и заземленными частями, не менее 5 мм. |
---|
Защитная цепь
Номинальная частота fN | 50 Гц (60 Гц) |
---|---|
Макс. напряжение при длит. нагрузке UC | 480 В AC |
Стойкость к короткому замыканию ISCCR | 25 кA |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм) |
Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
125 В AC (UL) | |
125 В DC (200 мА DC) | |
Рабочий ток | 5 мA AC ... 1,5 A |
1 A (UL) | |
1 A (30 В DC) | |
Тип подключения | Пружинные зажимы Push-in |
Длина снятия изоляции | 6 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 0,5 мм |
Сечение жесткого проводника мин. | 0,14 мм |
Сечение жесткого проводника макс. | 0,5 мм |
Сечение проводника AWG | 24 ... 20 (UL) |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 2,5 Нм ... 3 Нм |
22 lbf-in. ... 26,5 lbf-in. (UL) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого проводника мин. | 1,5 мм |
Сечение гибкого проводника макс. | 25 мм |
Сечение жесткого проводника мин. | 1,5 мм |
Сечение жесткого проводника макс. | 35 мм |
Сечение проводника AWG | 15 ... 2 |
10 ... 2 (UL) |
Спецификации UL
Тип SPD | 4CA |
---|
Индикатор / дистанционная сигнализация UL
Рабочее напряжение | 125 В AC |
---|---|
Сечение проводника AWG | 30 ... 14 |
UL данные по присоединению
Сечение проводника AWG | 10 ... 2 |
---|---|
Момент затяжки | 22 lbf-in. ... 26,5 lbf-in. |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130803 |
eCl@ss 8.0 | 27130803 |
eCl@ss 9.0 | 27130803 |
ETIM
ETIM 2.0 | EC000941 |
---|---|
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000381 |
ETIM 5.0 | EC000472 |
ETIM 6.0 | EC000472 |
ETIM 7.0 | EC000472 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
