Описание

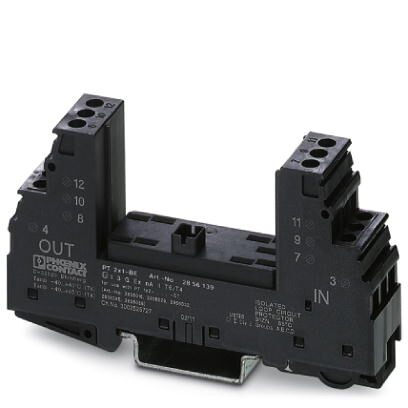

Базовый элемент для защитного штекера РТ со схемой защиты для двух проводников сигнальной цепи с односторонним заземлением. Устанавливается на NS 35/7,5 и NS 35/15, ширина корпуса: 17,5 мм.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Устанавливается вместе с базовым элементом PT 2x1...-BE
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Съемные устройства защиты сигнальной цепи
- Защита двух проводников с общим опорным потенциалом
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Коммерческие данные
Код заказа | 2856139 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 112 (C-4-2017) |
GTIN | 4017918599263 |
Вес/шт. (без упаковки) | 43,970 GRM |
Размеры
Высота | 90 мм |
---|---|
Ширина | 17,7 мм |
Глубина | 51,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 1 TE |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 2 |
Защитная цепь
Номинальное напряжение UN | 24 В AC |
---|---|
Макс. напряжение при длит. нагрузке UC | 40 В DC |
28 В AC | |
Расчетный ток | 300 мА (45 °C) |
Сопротивление на каждую цепь | 4,7 ±10 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 315 мА (T) |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130803 |
eCl@ss 8.0 | 27130803 |
eCl@ss 9.0 | 27130803 |
ETIM
ETIM 2.0 | EC000472 |
---|---|
ETIM 3.0 | EC000472 |
ETIM 4.0 | EC000472 |
ETIM 5.0 | EC000472 |
ETIM 6.0 | EC000472 |
ETIM 7.0 | EC000472 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
