Описание

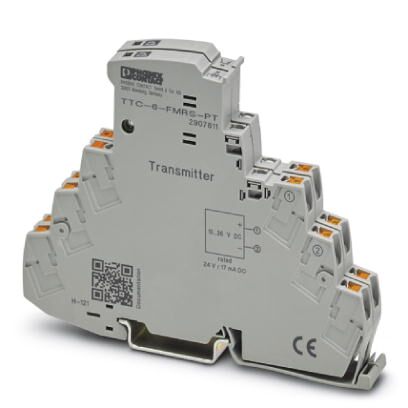

Комплект модулей для сухого контакта удаленного оповещения соседних устройств защиты от перенапряжений серии TERMITRAB complete.
Преимущества для Вас
- Компактная установка благодаря небольшой ширине всего 6,2 мм
- Простая интеграция сводного сообщения в диспетчерскую при помощи сухого контакта дистанционной сигнализации
- Всегда быть в курсе событий благодаря оптическому индикатору статуса
- Одновременный дистанционный контроль до 40 защитных устройств посредством фоторелейного барьера
- Простая установка комплектов дистанционной связи, поскольку не требуется программирование или дополнительная кабельная разводка защитных модулей
- Быстрая установка устройств защиты от перенапряжений без использования инструмента благодаря технологии подключения Push-in
Коммерческие данные
Код заказа | 2907811 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 103 (C-4-2017) |
GTIN | 4055626244419 |
Вес/шт. (без упаковки) | 71,700 GRM |
Размеры
Высота | 105,8 мм |
---|---|
Ширина | 6,2 мм +0,1 мм |
Глубина | 83,5 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | 4000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PBT |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | серый цвет A RAL 7042 |
Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Защитная цепь
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
---|
Характеристики клемм
Тип подключения | Зажимы Push-in |
---|---|
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
Тип подключения | DIN-Tragschiene NS35 |
---|
Контакт дистанционной сигнализации
Функция переключения | Размыкатель |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Питание индикатора состояния / дистанционной сигнализации
Рабочее напряжение | 10 В DC ... 36 В DC |
---|---|
Рабочий ток | 30 мА DC (24 V) |
60 мА DC (10 В) |
Стандарты и предписания
Стандарты/нормативные документы | EN 61000-6-2 2005 |
---|---|
EN 61000-6-3 2007 + A1:2011 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130813 |
eCl@ss 8.0 | 27130813 |
eCl@ss 9.0 | 27130813 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC001627 |
ETIM 6.0 | EC001627 |
ETIM 7.0 | EC001627 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
