30 910 руб./шт
Для организаций с НДС:
37 092
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
75,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

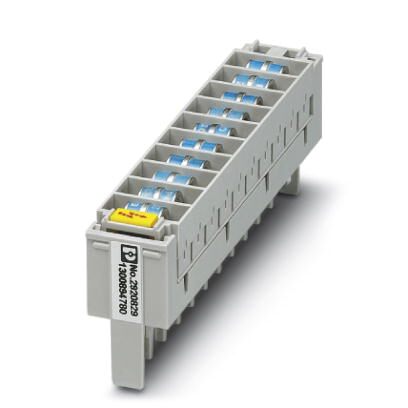

Магазин для грубой защиты LSA-PLUS, для 10 сдвоенных проводников, в комплекте с 10 трехэлектродными газонаполненными разрядниками.
Преимущества для Вас
- Для установки в CT-TERMIBLOCK или соединительные и разъединяющие колодки LSA-PLUS или LSA-PROFIL
- Установка до 10 трехэлектродных разрядников с инертным газом
- При срабатывании газового разрядника происходит уравнивание потенциалов между тремя точками a-b-...
- Для 10 сдвоенных проводников обеспечивается грубая защита как от продольных, так и от поперечных перенапряжений
Коммерческие данные
Код заказа | 2920829 |
---|---|
Упаковочная единица | 10 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 168 (C-4-2017) |
GTIN | 4046356181822 |
Вес/шт. (без упаковки) | 75,000 GRM |
Размеры
Высота | 22,5 мм |
---|---|
Ширина | 113,3 мм |
Глубина | 41,35 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
---|---|
Высота | 2000 мм (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PBT |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | cерый |
Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
МЭК 60664-1 | |
Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
Конструкция | Модуль LSA-PLUS |
Полюсов | 20 |
Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C2 |
---|---|
C3 | |
D1 | |
Номинальное напряжение UN | 110 В AC |
Макс. напряжение при длит. нагрузке UC | 60 В DC |
130 В AC | |
Расчетный ток | 1,5 A AC (на цепь) |
150 мА DC (на цепь) | |
Эффективный рабочий ток IC при UC | 1 мкA (на цепь) |
Ток защитного проводника IPE | 20 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 500 В |
Время срабатывания tA (фаза-земля) | 100 нс |
Емкость (фаза-земля) | тип. 5 пФ |
Сопротивление на каждую цепь | 10 м |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
C3 - 100 A | |
D1 - 2,5 kA | |
Стабильность переменного тока (фаза — земля) | 10 A - 1 с |
Характеристики клемм
Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
---|---|
Тип подключения ВХОД | Штекерная система COMTRAB |
Тип подключения ВЫХОД | Штекерная система COMTRAB |
Способ подключения | LSA-PLUS |
Подключение с выравниванием потенциалов
Тип подключения | Пружинный контакт |
---|
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
