32 270 руб./шт
Для организаций с НДС:
38 724
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
5
Вес, шт
—
101,950 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 50 мм
Коммерческие данные
Код заказа | 2762265 |
---|---|
Упаковочная единица | 5 stk |
Страница каталога | Стр. 100 (TT-2002) |
GTIN | 4017918064945 |
Вес/шт. (без упаковки) | 101,950 GRM |
Размеры
Высота | 77,5 мм |
---|---|
Ширина | 47,6 мм |
Глубина | 54,9 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
---|---|
Степень защиты | IP20 |
Общие сведения
Цвет | черный |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C2 |
---|---|
C3 | |
D1 | |
Класс VDE | C2 |
C3 | |
D1 | |
Макс. напряжение при длит. нагрузке UC | 12 В DC |
Расчетный ток | 450 мА (25 °C) |
Эффективный рабочий ток IC при UC | 10 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 22 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 600 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 22 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 600 В |
Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | 22 В |
Остаточное напряжение при In (фаза-фаза) | 19 В |
Остаточное напряжение при In (фаза-масса сигнала) | 19 В |
Уровень защиты Up (жила-жила) | 22 В |
Уровень защиты Up (жила-земля) | 600 В |
Уровень защиты Up (жила—масса сигнала) | 22 В |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза — масса сигнала) | 1 нс |
Время срабатывания tA (фаза-земля) | 100 нс |

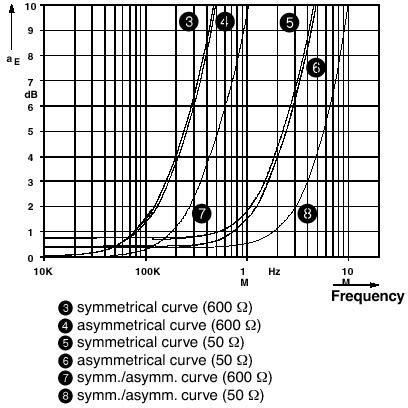

Вносимое затухание aE, сим. | |
0,1 дБ (до 10 кГц) | |
Вносимое затухание aE, асим. | 0,8 дБ (до 0,1 МГц, системы сопротивлением 50 ) |
0,1 дБ (до 10 кГц, системы сопротивлением 600 ) | |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | 1,3 МГц |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом | 130 кГц |
Сопротивление на каждую цепь | 4,4 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Тип подключения ВХОД | Винтовые клеммы |
Тип подключения ВЫХОД | Винтовые клеммы |
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 61643-21 |
---|
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
