23 870 руб./шт
Для организаций с НДС:
28 644
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
27,380 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

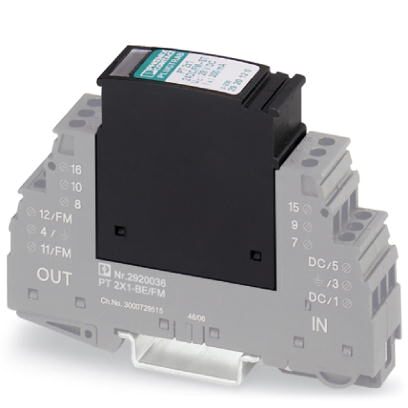

Штекерный модуль для защиты от перенапряжения с интегрированным отображением состояния на модуле, а также контакт дистанционного индикатора для двух сигнальных проводов с общим опорным потенциалом. Номинальное напряжение: 5 В DC
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Постоянный и независимый контроль посредством диагностического блока
- С сухим контактом для дистанционной передачи сигналов
- Съемные устройства защиты сигнальной цепи
- Визуальный индикатор состояния отдельных разрядников
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Коммерческие данные
Код заказа | 2920104 |
---|---|
Упаковочная единица | 10 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 91 (TT-2011) |
GTIN | 4046356154031 |
Вес/шт. (без упаковки) | 27,380 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Высота | 44,8 мм |
---|---|
Ширина | 17,5 мм |
Глубина | 51,7 мм |
Единица шага | 1 TE |
Комбинированный модуль, высота | 90 мм |
Ширина комбинированного модуля | 17,7 мм |
Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | черный |
Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
МЭК 60664-1 | |
Тип монтажа | на основной элемент |
Конструкция | Штекер |
Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Класс VDE | C1 |
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 5 В DC |
Макс. напряжение при длит. нагрузке UC | 6 В DC |
4 В AC | |
Расчетный ток | 300 мА (45 °C) |
Эффективный рабочий ток IC при UC | 1 мА |
Ток защитного проводника IPE | 1 мкA (с PT 2X1+F-BE) |
2 мА (непосредственно заземлено) | |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA (на цепь) |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 145 A (25 °C / 1x) |
50 A (25 °C) | |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 14 В |
600 В (с PT 2X1+F-BE) | |
Ограничение выходного напряжения при 1 KВ/мкс (жила—масса сигнала) spike | 14 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 11 В |
Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | 11 В |
Остаточное напряжение при In (фаза-земля) | 10 В |
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | 12 В |
Уровень защиты Up (жила-земля) | 11 В (C1 - 500 В / 250 А) |
10 В (C3 - 25 A) | |
Уровень защиты Up (жила—масса сигнала) | 11 В (C1 - 500 В / 250 А) |
10 В (C3 - 25 A) | |
Время срабатывания tA (фаза-земля) | 1 нс |
Вносимое затухание aE, асим. | тип. 0,5 дБ ( 200 кГц / 50 Ом) |
тип. 0,2 дБ ( 100 кГц / 150 Ом) | |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | тип. 1 МГц |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 0,4 МГц |
Сопротивление на каждую цепь | 4,7 (7-8/11-12) |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Номинал предохранителя, макс. | 315 мА (T) |
Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
D1 - 2,5 kA | |
C3 - 25 A | |
Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,8 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Контакт дистанционной сигнализации
Функция переключения | Размыкатель |
---|---|
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Рабочее напряжение, максимальное Umax переменного тока | 250 В AC |
Максимальный рабочий ток Iмакс. | 0,2 A (500 В AC) |
0,2 A (220 В DC) | |
1 A (60 В AC) | |
1 A (60 В DC) |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 61643-21 |
---|---|
DIN EN 61643-21 | |
Стандарты/нормативные документы | МЭК 61643-21 2002 |
Environmental Product Compliance
REACh SVHC/th> | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
