Описание

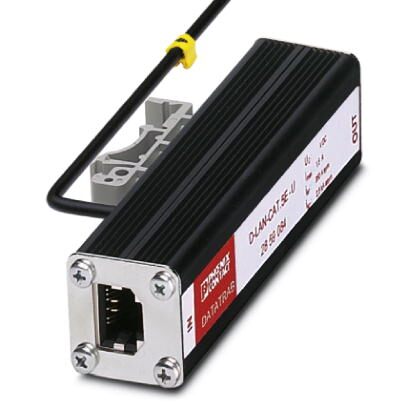

Устройство тонкой защиты от перенапряжения по классу D (CAT.5e), для Token Ring и Ethernet. Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подсоединения к монтажной рейке NS 35/7,5
Коммерческие данные
Код заказа | 2859084 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 97 (TT-2005) |
GTIN | 4017918920470 |
Вес/шт. (без упаковки) | 125,000 GRM |
Размеры
Высота | 94 мм |
---|---|
Ширина | 25,4 мм |
Глубина | 45,4 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
---|---|
Степень защиты | IP20 |
Общие сведения
Материал корпуса | Алюминий, анодированный |
---|---|
Цвет | черный |
Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
МЭК 60664-1 | |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Промежуточный штекер для установки на монтажную рейку |
Направление действие | Line-Line & Line-Shield & Shield-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
B2 | |
B3 | |
Класс VDE | C1 |
C2 | |
C3 | |
B2 | |
B3 | |
Макс. напряжение при длит. нагрузке UC | ± 7 В DC |
Расчетный ток | 1,5 A (25 °C) |
Эффективный рабочий ток IC при UC | 100 мкA |
Ток защитного проводника IPE | 100 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 2,5 кA (Суммарн.) |
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 160 A |
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 160 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 22 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 80 В (Проводник для выравнивания потенциалов: 1 м) |
Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | 700 В (Проводник для выравнивания потенциалов: 1 м) |
Остаточное напряжение при In (фаза-фаза) | 45 В |
Остаточное напряжение при In (фаза-земля) | 45 В |
Остаточное напряжение при In (экран-земля) | 700 В |
Уровень защиты Up (жила-жила) | 50 В (C1 - 500 В / 250 А) |
20 В (B3 - 2 кВ / 25 А) | |
Уровень защиты Up (жила-земля) | 65 В (C1, 500 В / 250 А - PA-Ltg: 1 м) |
25 В (B3 - 2 кВ / 25 А - PA-Ltg: 1 м) | |
60 В (C3, 7 кВ / 90 А - PA-Ltg: 1 м) | |
Уровень защиты Up (экран-земля) | 850 В (C2 - 4 кВ / 2 кА - PA-Ltg: 1 м) |
Время срабатывания tA (фаза-фаза) | 500 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | 1 дБ (до 100 МГц, системы сопротивлением 100 ) |
Вносимое затухание aE, асим. | |
Переходное затухание | 36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 / 100 МГц) |
40 дБ (все остальные парные комбинации в системах сопротивлением 100 /100 МГц) | |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | 100 МГц |
Емкость (фаза-фаза) | 20 пФ (стандартный (типовой)) |
Емкость (фаза-земля) | 1 пФ (стандартный (типовой)) |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
B3 - 2 кВ / 25 А | |
C1 - 500 В / 250 A | |
Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
C1 - 500 В / 250 А | |
C2 - 4 кВ / 2 кА | |
B3 - 2 кB / 25 A |
Характеристики клемм
Тип подключения | RJ45 |
---|---|
Тип подключения ВХОД | Гнездо RJ45 |
Тип подключения ВЫХОД | Гнездо RJ45 |
Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
Подключение с выравниванием потенциалов
Тип подключения | Подключение с помощью кабеля |
---|
Стандарты и предписания
Стандарты / нормативные документы | МЭК 61643-21 |
---|---|
E VDE 0845-3-1 | |
DIN EN 50173-1 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 1.2 | 39121620 |
