Описание

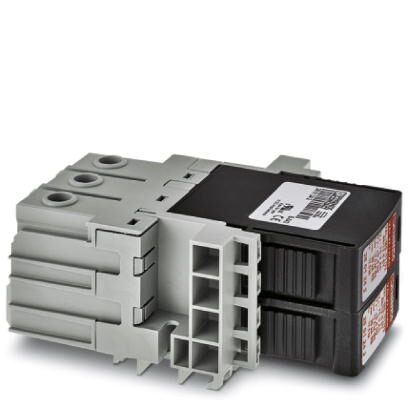

Универсальный вставной молниеотвод/разрядник для защиты от перенапряжений на базе варисторов для приложений -48 В пост. тока, в которых обратный провод (положительный полюс) заземлен, без оценки рисков для классов молниезащиты III и IV, с контактом дистанционной сигнализации.
Преимущества для Вас
- Монтаж в стойке приложений для панели 1U
- Двухканальное устройство защиты от импульсных перенапряжений для монтажа на панели
- Монтаж под прямым углом к штекеру
- Базовый элемент с сухим контактом для дистанционной передачи сигналов
Коммерческие данные
Код заказа | 2907042 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626248974 |
Вес/шт. (без упаковки) | 251,160 GRM |
Размеры
Высота | 40,6 мм |
---|---|
Ширина | 70,6 мм |
Глубина | 98,1 мм |
Единица высоты | 1 HE |
Единица шага | 4 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
I | |
Тип EN | T1 / T2 |
Система энергоснабжения IEC | TN-S |
Защитная цепь | L-PE |
N-PE | |
Тип монтажа | Монтаж на лицевой панели |
Цвет | cерый |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
Указание | Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC > 500 В необходимо предусмотреть боковые зазоры и зазоры со стороны ввода проводников между токоведущими частями, а также между токоведущими и заземленными частями, не менее 5 мм. |
---|
Защитная цепь
Номинальное напряжение UN | 60 В AC ±10 % (TN-S) |
---|---|
-48 В DC ±10 % (RRH) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 75 В AC |
100 В DC | |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | 0,6 мА |
Потребляемая мощность в режиме ожидания ПК | 45 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
Ток разряда молнии(10/350)мкс, заряд | 6,25 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 50 кA |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up | 0,4 кВ |
Остаточное напряжение Ures | 0,4 кВ (при In) |
0,35 кВ (При 10 кА) | |
0,3 кВ (при 5 кА) | |
0,275 кВ (при 4 кА) | |
0,25 кВ (При 3 кА) | |
Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
130 В DC (5 с / режим устойчивости) | |
Время срабатывания tA | 25 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм) |
Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
125 В AC (UL) | |
125 В DC (200 мА DC) | |
Рабочий ток | 5 мA AC ... 1,5 A |
1 A (UL) | |
1 A (30 В DC) | |
Тип подключения | Пружинные зажимы Push-in |
Длина снятия изоляции | 6 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 0,5 мм |
Сечение гибкого провода | 0,2 мм ... 0,5 мм |
Сечение жесткого проводника мин. | 0,14 мм |
Сечение жесткого проводника макс. | 0,5 мм |
Сечение жесткого провода | 0,14 мм ... 0,5 мм |
Сечение проводника AWG | 24 ... 20 (UL) |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 2,5 Нм ... 3 Нм |
22 lbf-in. ... 26,5 lbf-in. (UL) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого проводника мин. | 1,5 мм |
Сечение гибкого проводника макс. | 25 мм |
Сечение жесткого проводника мин. | 1,5 мм |
Сечение жесткого проводника макс. | 35 мм |
Сечение гибкого провода | 1,5 мм ... 25 мм |
Сечение жесткого провода | 1,5 мм ... 35 мм |
Сечение проводника AWG | 15 ... 2 |
10 ... 2 (UL) |
Спецификации UL
Тип SPD | 1CA |
---|---|
Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
100 В DC | |
Номинальное напряжение | 60 В DC |
Защитная цепь | N-G |
L-G | |
(L+) - G | |
(L-) - G |
Индикатор / дистанционная сигнализация UL
Рабочее напряжение | 125 В AC |
---|---|
Сечение проводника AWG | 30 ... 14 |
UL данные по присоединению
Сечение проводника AWG | 10 ... 2 |
---|---|
Момент затяжки | 22 lbf-in. ... 26,5 lbf-in. |
Дополнительные технические данные
Максимальный импульсный ток утечки Imax (8/20) мкс | 65 кA |
---|
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130802 |
eCl@ss 9.0 | 27130802 |
ETIM
ETIM 2.0 | EC000941 |
---|---|
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000381 |
ETIM 5.0 | EC000381 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
