Описание

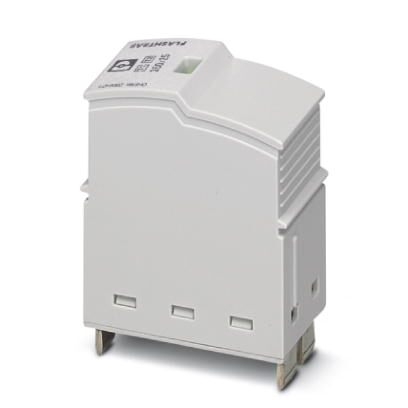

Запасной штекер для разрядника для защиты от грозовых и импульсных перенапряжений серии FLASHTRAB SEC, для каналов L-N и L-PEN.
Преимущества для Вас
- Искровой разрядник без сетевых сопровождающих токов
- Без тока утечки, подходит для применения в система предварительного подсчета
- Высокое длительное напряжение 350 В AC для сетей 230/400 В AC с сильными колебаниями напряжения
- Вставной
- Низкий уровень защиты: 1,5 кВ
- Оптический, механический индикатор состояния
- Возможность проверки штекера с помощью CHECKMASTER 2
Коммерческие данные
Код заказа | 2905471 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 42 (C-4-2017) |
GTIN | 4046356950688 |
Вес/шт. (без упаковки) | 151,800 GRM |
Размеры
Высота | 46,4 мм |
---|---|
Ширина | 23,5 мм |
Глубина | 59,4 мм |
Единица шага | 2 TE |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
T1 | |
Тип EN | T1 / T2 |
Система энергоснабжения IEC | TT |
Защитная цепь | L-N |
L-PEN | |
Тип монтажа | на основной элемент |
Цвет | светло-серый RAL 7035 |
Материал корпуса | PA 6.6-FR 20 % GF |
PBT-FR | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Штекер |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
Указание | Только в параллельной схеме с VAL-SEC-T2-350-P. Технические данные опираются на комбинацию обоих изделий. |
---|
Защитная цепь
Номинальное напряжение UN | 240 В AC (TN) |
---|---|
240 В AC (TT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 350 В AC |
Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
Способность к гашению сопровождающего тока Ifi | 25 кA (264 В AC) |
3 кA (350 В AC) | |
Стойкость к короткому замыканию ISCCR | 25 кA (264 В AC) |
3 кA (350 В AC) | |
Уровень защиты Up | 1,5 кВ |
Остаточное напряжение Ures | 1,5 кВ (при In) |
1,2 кВ (При 10 кА) | |
1 кВ (при 5 кА) | |
0,9 кВ (При 3 кА) | |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | 1,5 кВ |
Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
457 В AC (120 мин / режим безопасного сбоя) | |
Время срабатывания tA | 25 нс |
Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
Дополнительные технические данные
Максимальный импульсный ток утечки Imax (8/20) мкс | 100 кA |
---|
Параметры соединения
Тип подключения | вставной |
---|
Спецификации UL
Тип SPD | 1CA |
---|---|
Максимальное напряжение длительной нагрузки MCOV | 264 В AC |
Номинальное напряжение | 240 В AC |
Защитная цепь | L-N |
L-G | |
Система распределения энергии | Single phase |
Номинальная частота | 50/60 Гц |
Ограничитель номинального напряжения VPR | 1200 В |
Номинальный импульсный разрядный ток In | 20 кA |
Стойкость к короткому замыканию (SCCR) | 50 кA |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 10.0.1 | 27130890 |
---|---|
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130890 |
eCl@ss 9.0 | 27130890 |
ETIM
ETIM 4.0 | EC000381 |
---|---|
ETIM 5.0 | EC002496 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 13.2 | 39121620 |
---|
