14 364 руб. /шт
15 960 руб.
-10%
Экономия 1 596 руб.
Для организаций с НДС:
19 152
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
14
Вес, шт
—
32,960 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

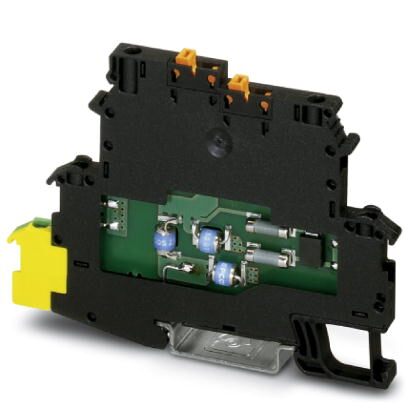

Электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений для одного сдвоенного проводника без потенциала земли, ножевые разъединители в обеих сигнальных цепях, раздельное подключение PE, номинальное напряжение: 24 В постоянного тока.
Преимущества для Вас
- Варианты с ножевыми размыкателями и без них
- Защита сдвоенных проводников без потенциала "земли"
- Защита двух сигнальных проводников с общим опорным потенциалом
- Многоуровневые электротехнические клеммы с винтовыми зажимами
- Разблокирование сигнальных цепей ножевым размыкателем
Коммерческие данные
Код заказа | 2920641 |
---|---|
Упаковочная единица | 14 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 94 (C-6-2015) |
GTIN | 4046356160193 |
Вес/шт. (без упаковки) | 32,960 GRM |
Размеры
Высота | 94,8 мм |
---|---|
Ширина | 6,2 мм |
Глубина | 69,1 мм |
Единица шага | 1 TE |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
---|---|
Высота | 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Двухъярусные клеммы с PE-основанием - раздельное подключение PE |
Полюсов | 2 |
Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 24 В DC |
Макс. напряжение при длит. нагрузке UC | 30 В DC |
21 В AC | |
Расчетный ток | 300 мА (40 °C) |
Эффективный рабочий ток IC при UC | 5 мкA |
Ток защитного проводника IPE | 2 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 30 A |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 45 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 650 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 45 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 650 В |
Остаточное напряжение при In (фаза-фаза) | 45 В |
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 50 В |
Уровень защиты Up (жила-жила) | 45 В (C1 - 500 В / 250 А) |
55 В (C2 - 10 кВ / 5 кА) | |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | тип. 0,6 дБ ( 500 кГц / 50 Ом) |
тип. 0,2 дБ ( 200 кГц / 150 Ом) | |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 6 МГц |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2 МГц |
Емкость (фаза-фаза) | |
Сопротивление на каждую цепь | 3,3 ±20 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 315 мА (T) |
Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
D1 - 500 A |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Тип подключения ВХОД | Винтовые клеммы |
Тип подключения ВЫХОД | Винтовые клеммы |
Резьба винтов | M3 |
Момент затяжки | 0,6 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
Стандарты/нормативные документы | EN 61643-21 2001 |
---|---|
МЭК 61643-21 2000 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
