Описание

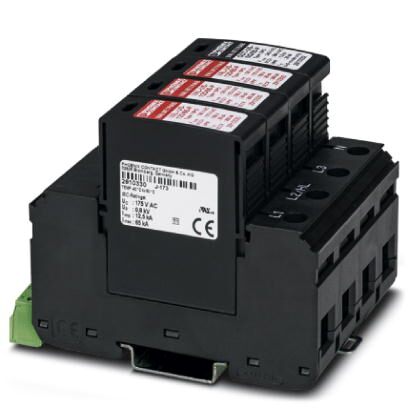

4-канальное устр-во защиты от перенапр. с контактом дистанц. сигнализации для 120/208 В AC (в конфиг. с расщепленной фазой), 4 жилы и земля.
Преимущества для Вас
- Устройство защиты от перенапряжений (SPD) из списка UL с открытыми клеммами
- С сухим контактом для дистанционной передачи сигналов
- Возможность проверки штекера с помощью CHECKMASTER
- Надежная фиксация соединителей при высоких грозовых нагрузках и сильной вибрации благодаря оригинальной защелке
- Механические ключи для всех гнезд
- Визуальный механический индикатор состояния отдельных разрядников
- Вставной
- Тепловой расцепитель для каждого штекера
Коммерческие данные
| Код заказа | 2910360 |
|---|---|
| Упаковочная единица | 1 stk |
| GTIN | 4055626445007 |
| Вес/шт. (без упаковки) | 523,000 GRM |
Размеры
| Высота | 98,7 мм |
|---|---|
| Ширина | 71,2 мм |
| Глубина | 77,5 мм |
| Единица шага | 4 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 4 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 120/208 В AC (TN-S) |
|---|---|
| 120/208 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 175 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 264 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | 5 мкA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 12,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 12,5 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 50 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 50 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (264 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up (L-N) | 0,8 кВ |
| Уровень защиты Up (L-PE) | 2 кВ |
| Уровень защиты Up (N-PE) | 1,7 кВ |
| Остаточное напряжение Ures (L-N) | 0,8 кВ (при In) |
| 0,75 кВ (При 10 кА) | |
| 0,65 кВ (при 5 кА) | |
| 0,6 кВ (При 3 кА) | |
| Остаточное напряжение Ures (L-PE) | 2 кВ (при In) |
| 1,5 кВ (При 10 кА) | |
| 1,4 кВ (при 5 кА) | |
| 1,3 кВ (При 3 кА) | |
| Остаточное напряжение Ures (N-PE) | 0,6 кВ (при In) |
| 0,5 кВ (При 10 кА) | |
| 0,5 кВ (при 5 кА) | |
| 0,4 кВ (При 3 кА) | |
| Характеристика TOV при UT (L-N) | 208 В AC (5 с / режим устойчивости) |
| 240 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA (L-N) | 25 нс |
| Время срабатывания tA (L-PE) | 100 нс |
| Время срабатывания tA (N-PE) | 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1,5 A AC |
| 1 A DC | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм ... 1,5 мм |
| Сечение жесткого провода | 0,14 мм ... 1,5 мм |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм (1,5 мм ... 16 мм) |
| 4,5 Нм (25 мм ... 35 мм) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм ... 25 мм |
| Сечение жесткого провода | 1,5 мм ... 35 мм |
| Сечение проводника AWG | 15 ... 2 |
Спецификации UL
| Тип SPD | 1 |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 175 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 175 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 264 В AC |
| Номинальное напряжение | 120/208 В AC ("звезда") |
| Защитная цепь | L-N |
| N-G | |
| LG | |
| Система распределения энергии | Wye |
| Номинальная частота | 50/60 Гц |
| Ограничитель номинального напряжения VPR (L-L) | 1200 В |
| Ограничитель номинального напряжения VPR (L-N) | 700 В |
| Ограничитель номинального напряжения VPR (L-G) | 1500 В |
| Ограничитель номинального напряжения VPR (N-G) | 1200 В |
| Номинальный импульсный разрядный ток In | 20 кA |
| Максимальный имульсный ток для каждой фазы | 65 кA |
| Стойкость к короткому замыканию (SCCR) | 200 кA |
Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 125 В AC |
|---|---|
| Рабочий ток | 1 A AC |
| Момент затяжки | 2 lbf-in. ... 4 lbf-in. |
| Сечение проводника AWG | 30 ... 14 |
UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
|---|---|
| Момент затяжки | 30 lbf-in. |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Классификация
eCl@ss
| eCl@ss 6.0 | 27130800 |
|---|---|
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
ETIM
| ETIM 5.0 | EC000941 |
|---|---|
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
