14 580 руб./шт
Для организаций с НДС:
17 496
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
27,190 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

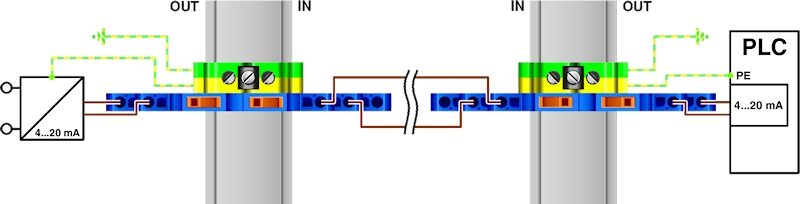

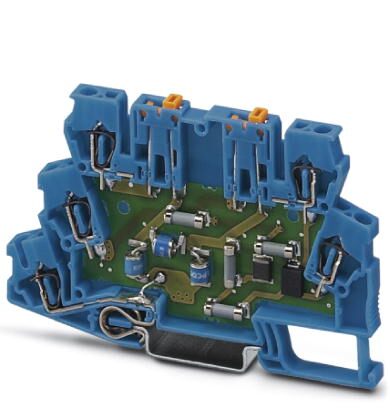

Клеммные блоки с пружинными зажимами, со встроенной трехступенчатой защитой от импульсных перенапряжений сигнальной цепи Ex i без потенциала земли, раздельное подключение PE, номинальное напряжение: 24 В DC, монтаж на рейку NS 35
Преимущества для Вас
- Разблокирование сигнальных цепей ножевым размыкателем
- Провода могут быть выведены до взрывоопасной зоны 0
- Область применения – взрывоопасные зоны класса 1 и 2
- Многоступенчатые электротехнические клеммы с пружинными зажимами
Коммерческие данные
Код заказа | 2859424 |
---|---|
Упаковочная единица | 10 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 97 (C-6-2015) |
GTIN | 4017918961763 |
Вес/шт. (без упаковки) | 27,190 GRM |

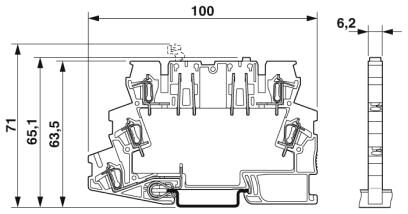

Размеры
Высота | 100 мм |
---|---|
Ширина | 6,2 мм |
Глубина | 65,1 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-2 |
Цвет | небесно-синий RAL 5015 |
Стандарты для воздушных путей и путей утечки | EN 60079-11 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Двухъярусные клеммы с ножевым контактом |
Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 24 В DC |
Макс. напряжение при длит. нагрузке UC | 30 В DC |
21 В AC | |
Расчетный ток | 200 мА (40 °C) |
Эффективный рабочий ток IC при UC | 10 мкA |
Ток защитного проводника IPE | 2 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA (Суммарн.) |
Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 1 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 5 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA (Суммарн.) |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 200 A (Суммарн.) |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 40 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 1,5 кВ |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 40 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 1,5 кВ |
Остаточное напряжение при In (фаза-фаза) | 40 В |
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 45 В |
Уровень защиты Up (жила-жила) | 60 В (C2 - 10 кВ / 5 кА) |
Уровень защиты Up (жила-земля) | 1,5 кВ (C2 - 10 кВ / 5 кА) |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | тип. 1 дБ ( 400 кГц / 50 ) |
тип. 0,4 дБ ( 150 кГц / 150 ) | |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3 МГц |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
Сопротивление на каждую цепь | 6,6 ±20 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 200 мА (T) |
Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
D1 - 1 кА | |
Стабильность переменного тока (фаза — земля) | 2,5 A - 1 с |
Характеристики клемм
Тип подключения | Пружинный зажим |
---|---|
Тип подключения ВХОД | Пружинные контакты |
Тип подключения ВЫХОД | Пружинные контакты |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,5 мм ... 2,5 мм |
Сечение жесткого провода | 0,5 мм ... 4 мм |
Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
Стандарты/нормативные документы | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-26 2015 | |
МЭК 60079-0 2011 | |
МЭК 60079-11 2011 | |
МЭК 60079-7 2014 |
Данные по взрывозащищенности
Максимальная внутренняя емкость Сi | 4 нФ |
---|---|
Макс. внутренняя индуктивность Li | 1 мГн |
Максимальный входной ток Ii | 200 мА |
макс. входное напряжение Ui | 30 В |
макс. входная мощность Pi | 1,6 Вт |
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (T4) |
-40 °C ... 55 °C (T5) | |
-40 °C ... 40 °C (T6) |
Соответствия / сертификаты
ATEX | II 1G Ex ia IIC T4...T6 Ga |
---|---|
II 1D Ex ia IIIC T135 °C...T85 °C Da | |
IECEx | Ex ia IIC T4...T6 Ga |
Ex ia IIIC T135 °C...T85 °C Da |
Environmental Product Compliance
China RoH | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
