Промежуточный штекер с защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов с экраном без потенциала земли. Разъемы: Соединитель N-типа, гнездо-штекер
Коммерческие данные
| Код заказа | 2763691 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 177 (C-4-2017) |
| GTIN | 4017918099527 |
| Вес/шт. (без упаковки) | 154,500 GRM |
Размеры
| Высота | 25,4 мм |
|---|---|
| Ширина | 25,4 мм |
| Глубина | 96 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Высота | 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий |
|---|---|
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Дальнейшие описания
| Указание | Для выполнения требований противопожарной защиты к напряжениям постоянного тока необходимо соблюдать следующее указание: «УЗИП использовать в комбинации с передающем устройством, которое отключается в случае короткого замыкания». |
|---|
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 180 В DC |
| 130 В AC | |
| Расчетный ток | 5 A (25 °C) |
| Эффективный рабочий ток IC при UC | 1 мкA |
| Ток защитного проводника IPE | 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-экран) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 470 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | 590 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | 470 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 33 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | 33 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич. | 33 В |
| Остаточное напряжение при In (фаза-земля) | 160 В (1,5 м, провод) |
| Остаточное напряжение при In (фаза-экран) | 55 В |
| Остаточное напряжение при In (экран-земля) | 160 В (1,5 м, провод) |
| Уровень защиты Up (жила-земля) | 500 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-экран) | 700 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (экран-земля) | 500 В (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA | 100 нс |

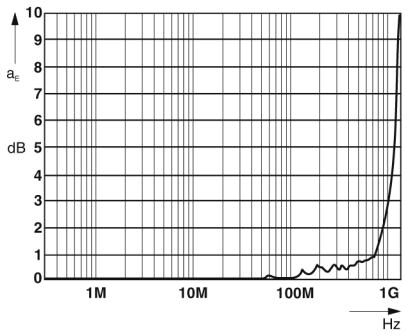

| Вносимое затухание aE, асим. | тип. 0,1 дБ ( 100 МГц / 50 ) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | тип. 1 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,2 ( 200 МГц) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 300 Вт (VSWR = 1,1) |
| 80 Вт (VSWR= ) | |
| Емкость, асимметрич. (экран) | тип. 7 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА |
| C3 - 100 A | |
| D1 - 2,5 кА |
Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
|---|---|
| Тип подключения ВХОД | Гнездо N-типа |
| Тип подключения ВЫХОД | Штекер N-типа |
Подключение с выравниванием потенциалов
| Тип подключения | Гибкий проводник (ПВХ) |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2012 |
|---|---|
| EN 61643-21 2013 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
