Описание

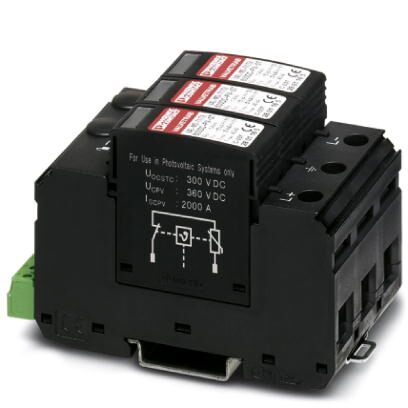

Молниеотвод / разрядник для защиты от перенапряжений для 2-полюсных изолированных систем пост. напряжения (600 В), монтаж на DIN-рейке, 3-полюсный базовый элемент с контактом удаленного оповещения, три вставных варистора с контролем температуры, индикаторы состояния на каждом штекере.
Преимущества для Вас
- Повышенная безопасность благодаря соблюдению стандарта EN 50539-11
- Надежный контакт благодаря встроенной задвижке
- Простая замена благодаря вставным разрядникам
- Оптимальная защита преобразователя тока благодаря низкому уровню срабатывания защиты
- Целенаправленная замена неисправных штекеров благодаря оптической индикации состояния
- Оптимизация планирования мер по обслуживанию благодаря системе удаленной сигнализации
- Защита от неправильного подсоединения благодаря кодировке на штекере и базовом элементе
- Всегда подходящий разрядник благодаря применению универсальных защитных компонентов Тип1 / Тип2
Коммерческие данные
| Код заказа | 2801164 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 41 (C-4-2017) |
| GTIN | 4046356714297 |
| Вес/шт. (без упаковки) | 340,620 GRM |
Размеры
| Высота | 98,7 мм |
|---|---|
| Ширина | 53,4 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 3 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 60г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7,5г (5-500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | PV I / II |
|---|---|
| PV T1 / T2 | |
| Тип EN | T1 / T2 |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| PBT-FR | |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
|---|
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 720 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | 20 мкА пост. тока |
| 350 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | 25 mVA |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии (10/350)мкс, заряд | 2,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 6,25 кДж/ |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 7 кA |
| Уровень защиты Up | 2,6 кВ |
| Остаточное напряжение Ures | 2,6 кВ (при In) |
| 2 кВ (при 5 кА) | |
| 2,3 кВ (При 10 кА) | |
| 2,8 кВ (при 20 кА) | |
| 3,1 кВ (при 30 кА) | |
| 3,6 кВ (при 40 кА) | |
| Время срабатывания tA | 25 нс |
| Сопротивление изоляции Riso | > 5 Г (при 500 В DC) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1,5 A AC |
| 1 A DC | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм ... 1,5 мм |
| Сечение жесткого провода | 0,14 мм ... 1,5 мм |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм ... 16 мм) |
| 4,5 Нм (25 мм ... 35 мм) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм ... 25 мм |
| Сечение жесткого провода | 1,5 мм ... 35 мм |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм ... 16 мм |
Спецификации UL
| Тип SPD | 1 |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 800 В DC |
| Номинальное напряжение | 800 В DC |
| Защитная цепь | (L+) - (L-) |
| (L) - G | |
| (L-) - G | |
| Система распределения энергии | DC PV |
| Ограничитель номинального напряжения VPR | 2 кВ |
| Номинальный импульсный разрядный ток In | 20 кA |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 125 В AC |
|---|---|
| Рабочий ток | 1 A AC |
| Момент затяжки | 4 lbf-in. |
| Сечение проводника AWG | 30 ... 14 |
UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
|---|---|
| Момент затяжки | 30 lbf-in. |
Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
ETIM
| ETIM 3.0 | EC000941 |
|---|---|
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
