Описание

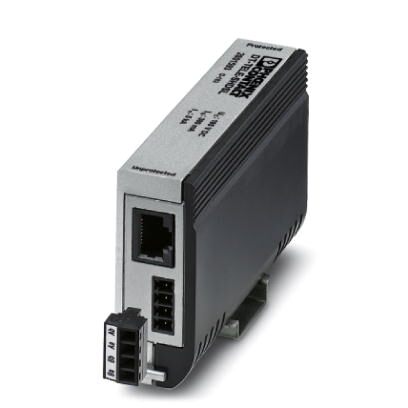

Промежуточный штекер с устройством защиты от импульсных перенапряжений, для двух телекоммуникационных интерфейсов SHDSL (Ports). Разъем: RJ45 (RJ12/RJ11) и вставная винтовая клемма (COMBICON). Возможность установки на несущую рейку.
Коммерческие данные
Код заказа | 2801593 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 162 (C-4-2017) |
GTIN | 4046356868457 |
Вес/шт. (без упаковки) | 320,000 GRM |
Размеры
Высота | 103 мм |
---|---|
Ширина | 25 мм |
Глубина | 63 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | Цинк. литье под давлением |
---|---|
Цвет | серебристый/черный |
Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
VDE 0110-1 | |
Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
Конструкция | Промежуточный штекер для установки на монтажную рейку |
Полюсов | 4 |
Направление действие | Line-Line & Line-Ground/Shield |
Защитная цепь
Класс испытания согл. МЭК | B2 |
---|---|
C1 | |
C2 | |
C3 | |
D1 | |
Класс VDE | B2 |
C1 | |
C2 | |
C3 | |
D1 | |
Макс. напряжение при длит. нагрузке UC | 185 В DC |
130 В AC | |
Расчетный ток | 380 мА (25 °C) |
Эффективный рабочий ток IC при UC | 6 мкA |
Ток защитного проводника IPE | 4 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA (Количество импульсов категории D1) |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 150 A |
Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 150 A |
Уровень защиты Up (жила-жила) | 250 В (B2 -100 А) |
250 В (C1 -500 А) | |
410 В (C2 - 5 кA) | |
250 В (C3 - 100 A) | |
Уровень защиты Up (жила-земля) | 580 В (B2 -100 А) |
580 В (C1 -500 А) | |
790 В (C2 - 5 кA) | |
300 В (C3 - 100 A) | |
Время срабатывания tA (фаза-фаза) | 100 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | |
тип. 0,3 дБ ( 2,8 МГц / 100 ) | |
тип. 3 дБ ( 25 МГц / 100 ) | |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | 25 МГц |
Емкость (фаза-фаза) | 55 пФ |
Емкость (фаза-земля) | 7 пФ |
Сопротивление на каждую цепь | 3,3 20 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
B2 - 4 кВ / 100 A | |
Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
C1 - 1 кВ / 500 A | |
C2 - 10 кВ / 5 кA | |
D1 - 1 кА |
Характеристики клемм
Тип подключения | RJ45 / COMBICON |
---|---|
Тип подключения ВХОД | Гнездо RJ45 |
MC 1,5/4 | |
Тип подключения ВЫХОД | Гнездо RJ45 |
MC 1,5/4 | |
Способ подключения | Винтовые зажимы |
Резьба винтов | M2 |
Момент затяжки | 0,22 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Подключение с выравниванием потенциалов
Тип подключения | Кабельный разъем/Несущая рейка |
---|
Стандарты и предписания
Стандарты / нормативные документы | МЭК 61643-21 |
---|---|
Стандарты/нормативные документы | МЭК 61643-21 2002 |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 4.0 | EC000943 |
---|---|
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
