Описание

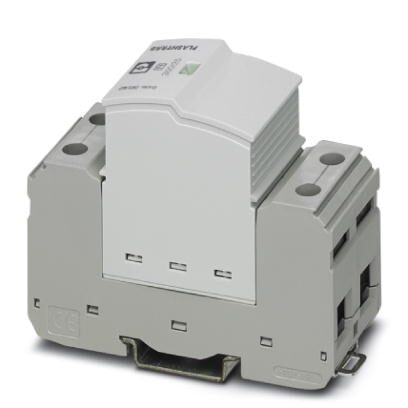

Вставной грозозащитный разрядник, соотв. типу 1 / класс I, для 1-фазных сетей электропитания с совмещенными проводниками PE и N (L1, PEN).
Преимущества для Вас
- Искровой разрядник без сетевых сопровождающих токов
- Без тока утечки, подходит для применения в система предварительного подсчета
- Высокое длительное напряжение 350 В AC для сетей 230/400 В AC с сильными колебаниями напряжения
- Вставной
- Низкий уровень защиты: 1,5 кВ
- Оптический, механический индикатор состояния
- С сухим контактом для дистанционной передачи сигналов
- Возможность проверки штекера с помощью CHECKMASTER 2
Коммерческие данные
Код заказа | 2905414 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 33 (C-4-2017) |
GTIN | 4046356949460 |
Вес/шт. (без упаковки) | 417,400 GRM |
Размеры
Высота | 95,2 мм |
---|---|
Ширина | 35,6 мм |
Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 2 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
T1 | |
I | |
Тип EN | T1 / T2 |
T1 | |
Система энергоснабжения IEC | TN-C |
TT | |
Защитная цепь | L-PEN |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | светло-серый RAL 7035 |
серый цвет A RAL 7042 | |
Материал корпуса | PA 6.6-FR 20 % GF |
PBT-FR | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | 240 В AC (TN-C) |
---|---|
240 В AC (TT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 350 В AC |
Номинальный ток IL | 125 A ( |
Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
Способность к гашению сопровождающего тока Ifi | 50 кA |
Стойкость к короткому замыканию ISCCR | 50 кA |
Уровень защиты Up | 1,5 кВ |
Остаточное напряжение Ures | 1,5 кВ (при In) |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | 1,5 кВ |
Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
457 В AC (120 мин / режим устойчивости) | |
Время срабатывания tA | 100 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 125 A (gG) |
Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
Дополнительные технические данные
Способность к гашению сопровождающего тока Ifi | 100 кA (264 В AC) |
---|---|
Стойкость к короткому замыканию ISCCR | 100 кA (264 В AC) |
Максимальный импульсный ток утечки Imax (8/20) мкс | 100 кA (AS NZS 1768:2007) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 12 В AC ... 250 В AC |
125 В DC (200 мА DC) | |
Рабочий ток | 10 мA AC ... 1 A AC |
1 A DC (30 В DC) | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
Длина снятия изоляции | 18 мм |
Сечение гибкого провода | 2,5 мм ... 35 мм |
Сечение жесткого провода | 2,5 мм ... 35 мм |
Сечение проводника AWG | 13 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм ... 16 мм |
Спецификации UL
Тип SPD | 2CA |
---|---|
Максимальное напряжение длительной нагрузки MCOV | 350 В AC |
Номинальное напряжение | 240 В AC |
Номинальный ток IL | 50 A |
Защитная цепь | L-G |
Система распределения энергии | Single phase |
Номинальная частота | 50/60 Гц |
Ограничитель номинального напряжения VPR | 1500 В |
Номинальный импульсный разрядный ток In | 20 кA |
Стойкость к короткому замыканию (SCCR) | 50 кA |
Индикатор / дистанционная сигнализация UL
Рабочее напряжение | 125 В AC |
---|---|
Рабочий ток | 1 A AC |
Момент затяки | 4 lbf-in. |
Сечение проводника AWG | 30 ... 14 |
UL данные по присоединению
Сечение проводника AWG | 3 ... 2 |
---|---|
Момент затяжки | 40 lbf-in. |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27130800 |
---|---|
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130802 |
eCl@ss 9.0 | 27130802 |
ETIM
ETIM 4.0 | EC000381 |
---|---|
ETIM 5.0 | EC000381 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 13.2 | 39121620 |
---|
