Описание

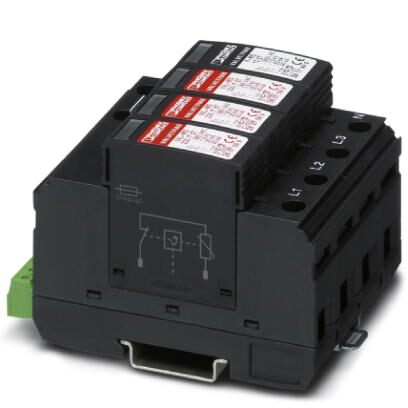

Разрядник для защиты от импульсных перенапряжений, состоящий из базового элемента и защитного штекера, для монтажа на NS 35/7,5, номинальное напряжение: 230 В AC - система IT, схема 3 + 1
Коммерческие данные
Код заказа | 2858551 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4046356099158 |
Вес/шт. (без упаковки) | 398,360 GRM |
Размеры
Высота | 98,7 мм |
---|---|
Ширина | 71 мм |
Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 4 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | II |
---|---|
T2 | |
Тип EN | T2 |
Система энергоснабжения IEC | TN-S |
TT | |
Защитная цепь | L-N |
L-PE | |
N-PE | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 4 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | 240/415 В AC (TN-S) |
---|---|
240/415 В AC (TT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длительной нагрузке UC (L-N) | 385 В AC |
Макс. напряжение при длительной нагрузке UC (L- PE) | 385 В AC |
Макс. напряжение при длительной нагрузке UC (N-PE) | 260 В AC |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | 5 мкA |
Потребляемая мощность в режиме ожидания ПК | 525 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (260 В) |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up (L-N) | 2 кВ |
Уровень защиты Up (L-PE) | 2,2 кВ |
Уровень защиты Up (N-PE) | 1,5 кВ |
Остаточное напряжение Ures (L-N) | 2 кВ (при In) |
1,7 кВ (При 10 кА) | |
1,5 кВ (при 5 кА) | |
1,3 кВ (При 3 кА) | |
Остаточное напряжение Ures (L-PE) | 2,2 кВ (при In) |
1,7 кВ (При 10 кА) | |
1,5 кВ (при 5 кА) | |
1,4 кВ (При 3 кА) | |
Остаточное напряжение Ures (N-PE) | 0,4 кВ (при In) |
0,25 кВ (При 10 кА) | |
0,15 кВ (при 5 кА) | |
0,1 кВ (При 3 кА) | |
Характеристика TOV при UT (L-N) | 415 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим устойчивости) | |
Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
Время срабатывания tA (L-N) | 25 нс |
Время срабатывания tA (L-PE) | 100 нс |
Время срабатывания tA (N-PE) | 100 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
30 В DC | |
Рабочий ток | 5 мA AC ... 750 мA AC |
1 A DC | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 3 Нм (1,5 мм ... 16 мм) |
4,5 Нм (25 мм ... 35 мм) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 1,5 мм ... 25 мм |
Сечение жесткого провода | 1,5 мм ... 35 мм |
Сечение проводника AWG | 15 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм ... 16 мм |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130805 |
eCl@ss 8.0 | 2730805 |
eCl@ss 9.0 | 27130805 |
ETIM
ETIM 2.0 | EC000941 |
---|---|
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000941 |
ETIM 5.0 | EC000941 |
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
