Артикул:
43291
16 090 руб./шт
Для организаций с НДС:
19 308
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
5
Вес, шт
—
77,160 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

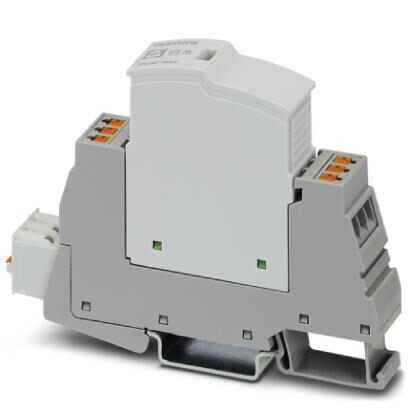

УЗИП типа 3, в комплектации из защитного штекера и базового элемента, со встроенным индикатором состояния и датчиком удаленного оповещения для однофазных электрических сетей. Номинальное напряжение 24 В AC/DC.
Преимущества для Вас
- Быстрая установка без инструментов с технологией подключения push-in
- Повышенный срок службы и степень готовности установки благодаря оптимальной защите ваших промышленных блоков питания
- 5 лет гарантии на блок питания QUINT 4 при установке совместно с PLT-SEC, см. документацию в разделе загрузок
- Простая проверка и обслуживание благодаря вставным защитным устройствам
Коммерческие данные
| Код заказа | 2907925 |
|---|---|
| Упаковочная единица | 5 stk |
| GTIN | 4055626257495 |
| Вес/шт. (без упаковки) | 77,160 GRM |
Размеры
| Высота | 101 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | 2000 м (Рабочее напряжение на контакте удаленного оповещения 250 В) |
| 6000 м (Рабочее напряжение на контакте удаленного оповещения 150 В) | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 — 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Тип EN | T3 |
|---|---|
| Система энергоснабжения IEC | TN-S |
| Количество портов | One |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 24 В AC (TN-S) |
|---|---|
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 34 В AC |
| Номинальный ток IL | 26 A (при 30 °C) |
| Ток защитного проводника IPE | 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 1 кA |
| Потребляемая мощность в режиме ожидания ПК | 2,7 mVA (при UREF) |
| 4,8 mVA (при UC) | |
| Контрольное напряжение UREF | 27 В AC |
| Комбинированный импульс UOC | 2 кВ |
| Уровень защиты Up (L-N) | 0,2 кВ |
| Уровень защиты Up (L-PE) | 0,6 кВ |
| Уровень защиты Up (N-PE) | 0,6 кВ |
| Характеристика TOV при UT (L-N) | 50 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (L-PE) | 50 В AC (120 мин / режим устойчивости) |
| Время срабатывания tA (L-N) | 25 нс |
| Время срабатывания tA (L-PE) | 100 нс |
| Время срабатывания tA (N-PE) | 100 нс |
| Стойкость к короткому замыканию ISCCR | 10 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 32 A (gG / B / C) |
| Максимальный входной предохранитель при сквозной проводке | 25 A (gG / B / C) |
Дополнительные технические данные
| Стойкость к короткому замыканию ISCCR | 0,25 kA DC (без дополнительного входного предохранителя) |
|---|---|
| 5 kA DC (для входного предохранителя 20 A gG / B) | |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 4 кA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Макс. напряжение при длительной нагрузке UC | 44 В DC |
| Защитная цепь | (DC+) - (DC-) |
| (DC+/DC-) - PE |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 0,5 A AC |
| 0,5 A DC (75 В DC) | |
| Тип подключения | Зажимы Push-in |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 2,5 мм |
| Сечение проводника AWG | 30 ... 12 |
| Длина снятия изоляции | 10 мм |
Параметры соединения
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
| Длина снятия изоляции | 10 мм |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 6.0 | 27130800 |
|---|---|
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
ETIM
| ETIM 5.0 | EC000942 |
|---|---|
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
