13 716 руб. /шт
15 240 руб.
-10%
Экономия 1 524 руб.
Для организаций с НДС:
18 288
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Устройство защиты от небольших перенапряжений в 9-контактном штыревом разъеме D-SUB, для PROFIBUS DP со скоростью передачи данных до 12 Мбит/с.
Преимущества для Вас
- Встроенный нагрузочный резистор
- Скорость передачи данных до 12 Мбит/с
- Применение непосредственно на интерфейсе
Коммерческие данные
Код заказа | 2880642 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 155 (C-4-2017) |
GTIN | 4046356048989 |
Вес/шт. (без упаковки) | 53,300 GRM |

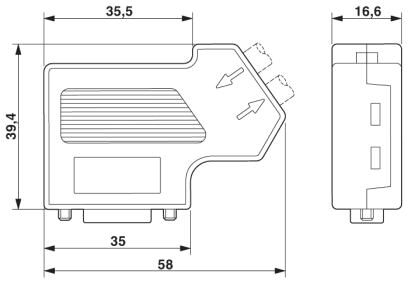

Размеры
Высота | 58 мм |
---|---|
Ширина | 44,5 мм |
Глубина | 16,6 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 75 °C |
Степень защиты | IP40 |
Общие сведения
Материал корпуса | ABS, с металлическим покрытием |
---|---|
Цвет | cеребристый |
Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
DIN VDE 0110-1 | |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Тип монтажа | Непосредственного подключения к интерфейсу устройства |
Конструкция | Соединительный штекер |
Полюсов | 4 |
Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C3 | |
B2 | |
Класс VDE | C1 |
C3 | |
B2 | |
Макс. напряжение при длит. нагрузке UC | 5,2 В DC |
Расчетный ток | 250 мА (25 °C) |
Эффективный рабочий ток IC при UC | 100 мкA |
Ток защитного проводника IPE | 100 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 350 A |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 350 A |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 350 A |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 20 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 20 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 14 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 14 В |
Ограничение выходного напряжения при (10/700) мкс (фаза-фаза) | 15 В (Uo=4 kВ) |
Ограничение выходного напряжения при (10/700) мкс (фаза-земля) | 15 В (Uo=4 kВ) |
Остаточное напряжение при In (фаза-фаза) | 25 В |
Остаточное напряжение при In (фаза-земля) | 25 В |
Уровень защиты Up (жила-жила) | 25 В (C1 - 500 В / 250 А) |
15 В (C3 - 25 A) | |
15 В (B2 - 4 кВ / 100 A) | |
Уровень защиты Up (жила-земля) | 25 В (C1 - 500 В / 250 А) |
15 В (C3 - 25 A) | |
15 В (B2 - 4 кВ / 100 A) | |
Время срабатывания tA (фаза-фаза) | 500 нс |
Время срабатывания tA (фаза-земля) | 500 нс |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 70 МГц |
Индуктивность на каждую цепь | 0,11 мГн |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
C3 - 2 кВ / 25 А | |
Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
C3 - 2 кВ/25 A |
Характеристики клемм
Тип подключения | Винтовые клеммы и D-SUB-9 |
---|---|
Тип подключения ВХОД | Винтовые клеммы |
Тип подключения ВЫХОД | Штекер D-SUB-9 |
Способ подключения | 2-пров. (в экране) |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 5 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 26 ... 16 |
Подключение с выравниванием потенциалов
Тип подключения | Гибкий проводник с изоляцией из ПВХ, 1,0 мм, длина 0,5 м |
---|
Стандарты и предписания
Стандарты / нормативные документы | МЭК 61643-21 |
---|---|
DIN EN 61643-21 | |
Стандарты/нормативные документы | МЭК 61643-21 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
Вес, шт
53,300 GRM
|
