Описание

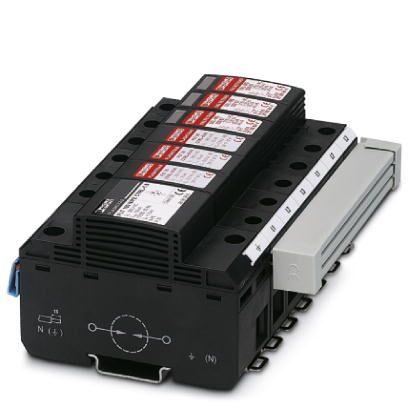

Комбинированный разрядник для защиты от грозовых и импульсных перенапряжений, согласно типу 1+2 / класс I+II, для 3-фазных сетей электропитания, с раздельными N и PE (L1, L2, L3, PE, N). В комплекте из 3x FLT 35 CTRL-4.0, 3x VAL-MS 400/FM и 1x FLT 100N/PE-1.5, включая перемычки и маркировку.
Коммерческие данные
Код заказа | 2905036 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4046356913966 |
Вес/шт. (без упаковки) | 1 112,600 GRM |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
Класс испытания согл. МЭК | I + II |
---|---|
T1 + T2 | |
Тип EN | T1 + T2 |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 4 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | визуальная (разрядники типа 2), контакт для дистанционной передачи сигнала (разрядники типа 2) |
Параметры соединения
Наименование, подключение | FLT 35 CTRL-4.0 |
---|---|
Тип подключения | Винтовые зажимы |
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
Длина снятия изоляции | 14,5 мм |
Наименование, подключение | VAL-MS BE/FM |
Тип подключения | Винтовые зажимы |
Резьба винтов | M5 |
Момент затяжки | 3 Нм (1,5 мм ... 16 мм) |
4,5 Нм (25 мм ... 35 мм) | |
Длина снятия изоляции | 16 мм |
Наименование, подключение | FLT 100 N/PE CTRL-3.0 |
Тип подключения | Винтовые зажимы |
Резьба винтов | M6 |
Момент затяжки | 8 Нм |
Длина снятия изоляции | 19 мм |
Сечение гибкого провода | 1,5 мм ... 25 мм |
Сечение жесткого провода | 1,5 мм ... 35 мм |
Сечение проводника AWG | 15 ... 2 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
