9 882 руб. /шт
10 980 руб.
-10%
Экономия 1 098 руб.
Для организаций с НДС:
13 176
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
20
Вес, шт
—
68,660 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

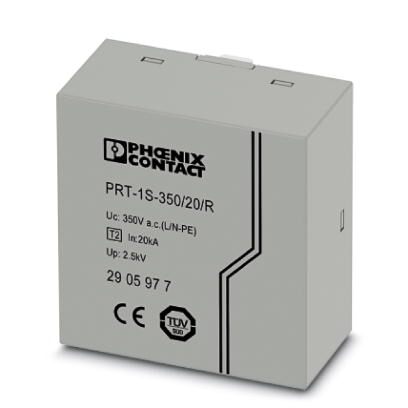

Разрядник от перенапряжений для компактного монтажа печатных плат, соотв. типу 2 / классу II, для 1-фазных установок электроснабжения TN и TT.
Коммерческие данные
Код заказа | 2905977 |
---|---|
Упаковочная единица | 20 stk |
Минимальный объем заказа | 20 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 70 (C-4-2017) |
GTIN | 4055626287607 |
Вес/шт. (без упаковки) | 68,660 GRM |
Размеры
Высота | 41 мм |
---|---|
Ширина | 38,4 мм |
Глубина | 22,4 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (5 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | II |
---|---|
T2 | |
Тип EN | T2 |
Система энергоснабжения IEC | TN-S |
TT | |
Защитная цепь | L-N |
L-PE | |
N-PE | |
Тип монтажа | Монтаж на печатную плату |
Цвет | светло-серый RAL 7035 |
Материал корпуса | PA 6.6 |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Встроенный разрядник защиты от перенапряжений для печатных плат |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
Защитная цепь
Номинальное напряжение UN | 230 В AC (TN) |
---|---|
230 В AC (TT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 350 В AC |
Ток защитного проводника IPE | 50 мкA |
Потребляемая мощность в режиме ожидания ПК | 20 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
Стойкость к короткому замыканию ISCCR | 1 кA |
Уровень защиты Up (L-N) | 2,5 кВ |
Уровень защиты Up (L-PE) | 1,8 кВ |
Уровень защиты Up (N-PE) | 1,8 кВ |
Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим устойчивости) | |
Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
Время срабатывания tA (L-N) | 25 нс |
Время срабатывания tA (L-PE) | 100 нс |
Время срабатывания tA (N-PE) | 100 нс |
Макс. номинал входного предохранителя при подключении ответвлений | 63 A (MCB C) |
Индикатор / Дистанционная сигнализация
Функция переключения | Размыкатель |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
125 В AC (UL) | |
30 В DC | |
Рабочий ток | 5 мA AC ... 1 A AC |
1 A AC (UL) | |
1 A DC |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Классификация
eCl@ss
eCl@ss 5.1 | 27130801 |
---|---|
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130805 |
eCl@ss 8.0 | 27130805 |
eCl@ss 9.0 | 27130805 |
ETIM
ETIM 5.0 | EC000941 |
---|---|
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |
