Характеристики
Норма упаковки
—
32
Вес, шт
—
385,550 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

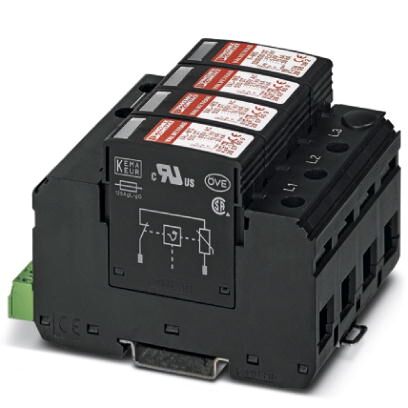

Комбинированный разрядник для защиты от перенапряжений, 3-канальный, для монтажа на NS 35/7,5, с переключающим контактом для передачи дистанционного сигнала (FM), напряжение 400 B AC
Преимущества для Вас
- Для преобразователей частоты и инверторов
- Возможность применения в ИТ-системах 400 В
Коммерческие данные
Код заказа | 2909828 |
---|---|
Упаковочная единица | 32 stk |
Минимальный объем заказа | 32 stk |
GTIN | 4055626383484 |
Вес/шт. (без упаковки) | 385,550 GRM |
Размеры
Высота | 98,7 мм |
---|---|
Ширина | 71 мм |
Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 4 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 5000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | II |
---|---|
T2 | |
Тип EN | T2 |
Защитная цепь | L-PE |
L-L | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 4 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
Указание | Испытание на устойчивость к НИП до 4 кВ пройдено согласно DIN EN 61000-4-4. |
---|---|
Изолирует от повторяющихся импульсов до 1,5 кВ. | |
Только для применения в системах IT между L-PE, если корпуса рабочего оборудования низковольтной установки связаны с системой заземления трансформаторной станции (общее заземление высоковольтной трансформаторной станции и корпусов низковольтной потребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / Пример a). | |
При применении выше 2000 м (высоты над уровнем моря) соблюдать расстояние сбоку до активных и заземленных элементов 2 мм. |
Защитная цепь
Номинальное напряжение UN | 400 В AC (IT) |
---|---|
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 440 В AC |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | 5 мкA |
Потребляемая мощность в режиме ожидания ПК | 600 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up (L-L) | 4 кВ |
Уровень защиты Up (L-PE) | 3,5 кВ |
Остаточное напряжение Ures (L-L) | 4 кВ (при In) |
Остаточное напряжение Ures (L-PE) | 2,3 кВ (при In) |
Время срабатывания tA (L-L) | 25 нс |
Время срабатывания tA (L-PE) | 100 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
Макс. номинал входного предохранителя при подключении ответвлений | 100 A (gG) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC (Высота над уровнем моря 2000 м) |
5 В AC ... 150 В AC (Высота над уровнем моря > 2000 м) | |
30 В DC | |
Рабочий ток | 5 мA AC ... 750 мA AC |
1 A DC | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 3 Нм (1,5 мм ... 16 мм) |
4,5 Нм (25 мм ... 35 мм) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 1,5 мм ... 25 мм |
Сечение жесткого провода | 1,5 мм ... 35 мм |
Сечение проводника AWG | 15 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм ... 16 мм |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130805 |
eCl@ss 8.0 | 27130805 |
eCl@ss 9.0 | 27130805 |
ETIM
ETIM 20 | EC000941 |
---|---|
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000941 |
ETIM 5.0 | EC000941 |
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
