Артикул:
53097
21 360 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

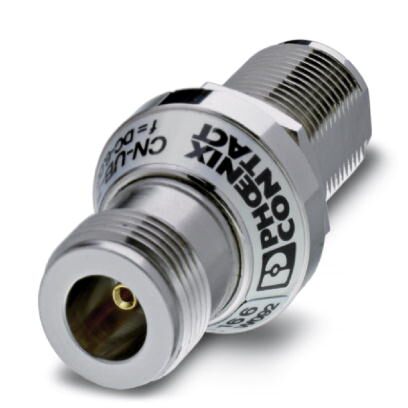

Промежуточный штекер с защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединитель N-типа, штырь-гнездо
Преимущества для Вас
- Монтажная пластина обеспечивает возможность монтажа, например, в электрошкафу
Коммерческие данные
| Код заказа | 2803153 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 176 (C-4-2017) |
| GTIN | 4046356293204 |
| Вес/шт. (без упаковки) | 82,900 GRM |
Размеры
| Высота | 24 мм |
|---|---|
| Ширина | 24 мм |
| Глубина | 50 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C |
|---|---|
| Степень защиты | IP68 |
| IP68 |
Общие сведения
| Материал корпуса | Латунь (CuZn) |
|---|---|
| Цвет | под никель |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
| МЭК 60664-1 | |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Дальнейшие описания
| Указание | Для выполнения требований противопожарной защиты к напряжениям постоянного тока необходимо соблюдать следующее указание: «УЗИП использовать в комбинации с передающем устройством, которое отключается в случае короткого замыкания». |
|---|
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Класс VDE | C2 |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 70 В DC |
| 50 В AC | |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 70 В DC |
| 50 В AC | |
| Расчетный ток | 10 A |
| Эффективный рабочий ток IC при UC | 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 1 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | 650 В |
| Уровень защиты Up (жила-земля) | 800 В (C2 - 4 кВ / 2 кА) |
| 1 кВ (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-экран) | 800 В (C2 - 4 кВ / 2 кА) |
| 1 кВ (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-земля) | 100 нс |
| Время срабатывания tA (фаза-экран) | 100 нс |
| Вносимое затухание aE, асим. | 0,1 дБ ( 6 ГГц) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | > 6 ГГц |
| Диапазон частот | 0 Гц ... 6 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,15 ( 6 ГГц) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 30 Вт (КСВН = 1,15) |
| Емкость (фаза-земля) | тип. 1,5 пФ |
| Емкость, асимметрич. (экран) | тип. 1,5 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 1 кА | |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА |
| C3 - 100 A | |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза-экранировка) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
|---|---|
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
