Описание

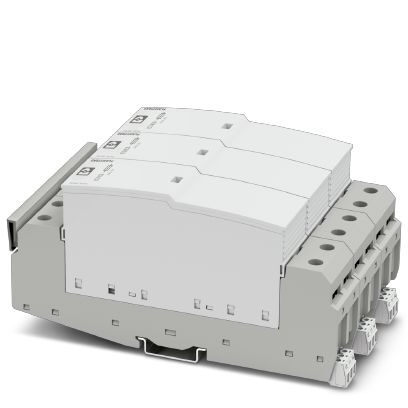

Вставной грозозащитный разрядник, тип 1 / класс I, с устойчивым к импульсным токам предохранителем, для 3-фазных электросетей с совмещенными проводниками PE и N (L1, L2, L3, PEN).
Преимущества для Вас
- Встроенная комбинация из искрового разрядника без сопровождающего тока сети и устойчивого к ударному току предохранителя
- Без отдельного входного предохранителя благодаря встроенной системе защиты от перегрузок
- Без тока утечки, подходит для применения в система предварительного подсчета
- Возможность подключения при помощи инновационного фиксатора Push/Pull
- Низкий уровень защиты: 2,5 кВ
- Оптический, механический индикатор состояния
- С сухим контактом для дистанционной передачи сигналов
Коммерческие данные
Код заказа | 2907260 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 28 (C-4-2017) |
GTIN | 4055626176437 |
Вес/шт. (без упаковки) | 1 755,000 GRM |
Размеры
Высота | 167 мм |
---|---|
Ширина | 106,8 мм |
Глубина | 74,5 мм |
Единица шага | 6 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
Тип EN | T1 / T2 |
Система энергоснабжения IEC | TN-C |
TT | |
Защитная цепь | L-PEN |
L-PE | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | светло-серый RAL 7035 |
серый цвет A RAL 7042 | |
Материал корпуса | PA 6.6-FR 20 % GF |
PBT-FR | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 3 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | 400/690 В AC (TN-C) |
---|---|
400 В AC (IT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 440 В AC |
Ток защитного проводника IPE | 5 мкA |
Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
Способность к гашению сопровождающего тока Ifi | 50 кA |
Стойкость к короткому замыканию ISCCR | 50 кA |
Уровень защиты Up | 2,5 кВ |
Остаточное напряжение Ures | 2,5 кВ (при In) |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | 2,5 кВ |
Характеристика TOV при UT | 580 В AC (5 с / режим устойчивости) |
760 В AC (120 мин / режим устойчивости) | |
1640 В AC (200 мс / режим безопасного сбоя) | |
Время срабатывания tA | 100 нс |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 12 В AC ... 250 В AC |
125 В DC (200 мА DC) | |
Рабочий ток | 10 мA AC ... 1 A AC |
1 A DC (30 В DC) | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
Длина снятия изоляции | 18 мм |
Сечение гибкого провода | 2,5 мм ... 35 мм |
Сечение жесткого провода | 2,5 мм ... 35 мм |
Сечение проводника AWG | 13 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм ... 16 мм |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
REACh SVHC | |
---|---|
N,N-dimethylacetamide 127-19-5 | |
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27130800 |
---|---|
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130802 |
eCl@ss 9.0 | 27130802 |
ETIM
ETIM 4.0 | EC000381 |
---|---|
ETIM 5.0 | EC000381 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 13.2 | 39121620 |
---|
