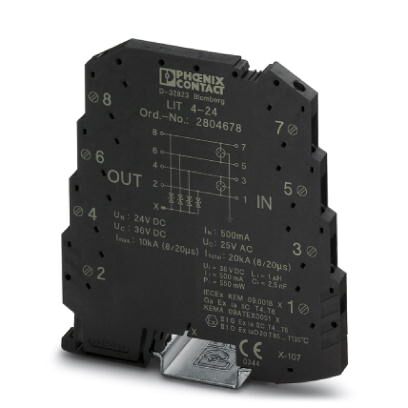

УЗИП в форме монолитного модуля шириной 6,2, устанавливаемого на монтажную рейку, для защиты четырех сигнальных проводников без потенциала земли.
Преимущества для Вас
- Полная защита от поперечных составляющих перенапряжений между проводниками
- Перемыкание опорного потенциала для любых разрядников с помощью ME 6,2 TBUS
Коммерческие данные
Код заказа | 2804678 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 123 (C-4-2017) |
GTIN | 4046356428293 |
Вес/шт. (без упаковки) | 74,550 GRM |
Размеры
Высота | 93,1 мм |
---|---|
Ширина | 6,2 мм |
Глубина | 102,5 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PBT |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | антрацитово-серый RAL 7016 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 24 В DC |
Макс. напряжение при длит. нагрузке UC | 36 В DC |
25 В AC | |
Расчетный ток | 500 мА (40 °C) |
Эффективный рабочий ток IC при UC | 2 мкA |
Ток защитного проводника IPE | 4 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 250 A |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
2 кA (Суммарн.) | |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 250 A |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
20 кA (Суммарн.) | |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 50 A |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
200 A (Суммарн.) | |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 60 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 650 В |
Остаточное напряжение при In (фаза-фаза) | 60 В |
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 60 В |
Уровень защиты Up (жила-жила) | 60 В (C1 - 500 В / 250 А) |
55 В (C3 - 10 A) | |
55 В (C3 - 50 A) | |
Уровень защиты Up (жила-земля) | 650 В (C1 - 500 В / 250 А) |
650 В (C2 - 10 кВ / 5 кА) | |
650 В (C3 - 10 A) | |
700 В (C3 - 50 A) | |
700 В (D1 - 500 А) | |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | тип. 0,3 дБ (2,4 МГц / 50 Ом) |
тип. 0,3 дБ (700 кГц / 150 Ом) | |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 7,7 МГц |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2,5 МГц |
Емкость | 1,3 нФ (на цепь) |
Сопротивление на каждую цепь | 0 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 500 мА (T) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
C3 - 50 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
C2 - 10 кВ / 5 кA | |
C3 - 50 A | |
D1 - 500 A | |
Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,8 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Подключение с выравниванием потенциалов
Тип подключения | DIN-Tragschiene NS35 |
---|
Стандарты и предписания
Стандарты/нормативные документы | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-26 2007 | |
МЭК 60079-0 2011 | |
МЭК 60079-11 2011 | |
МЭК 60079-7 2006 |
