Артикул:
66541
20 760 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
63,460 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

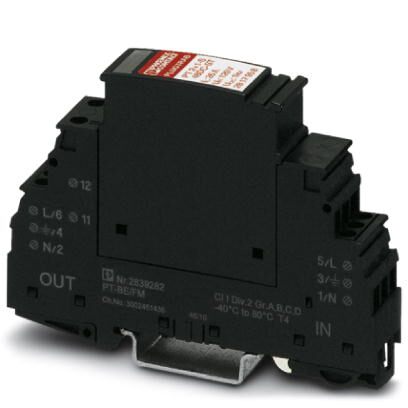

Разрядник для защиты от перенапряжений, устанавливаемый на монтажную рейку, для защиты абонентских устройств, индикатор неисправности на вставной части и контакт аварийной сигнализации на базовом элементе, состоит из двух частей. Исполнение: 48 В DC
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Замена штекера без использования инструмента
- С сухим контактом для дистанционной передачи сигналов
- Модуль на DIN-рейку
- Состоят из штекерного модуля и базового элемента
- Визуальная сигнализация разъединения с помощью светодиода
- Для одно- и многофазных источников питания
Коммерческие данные
| Код заказа | 2817958 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 72 (C-4-2017) |
| GTIN | 4017918574987 |
| Вес/шт. (без упаковки) | 63,460 GRM |
Размеры
| Высота | 90 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 65,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Тип EN | T3 |
|---|---|
| Количество портов | One |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 48 В DC |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 60 В DC |
| Номинальный ток IL | 26 A (30 °C) |
| Ток защитного проводника IPE | 10 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 500 A |
| Комбинированный импульс UOC | 1 кВ (2 ) |
| 6 кВ (12 Ом) | |
| Уровень защиты Up | 120 В |
| Время срабатывания tA (L-N) | 1 нс |
| Время срабатывания tA (L-PE) | 1 нс |
| Стойкость к короткому замыканию ISCCR | 200 A (без предохранителя при Uc) |
| Макс. номинал входного предохранителя при подключении ответвлений | 50 A (gG) |
| Максимальный входной предохранитель при сквозной проводке | 25 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение | 7 В DC ... 70 В DC (open collector) |
| Рабочий ток | 5 мА DC ... 15 мА (open collector) |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61643-11 2012 |
|---|---|
| МЭК 61643-11 2011 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
