Описание

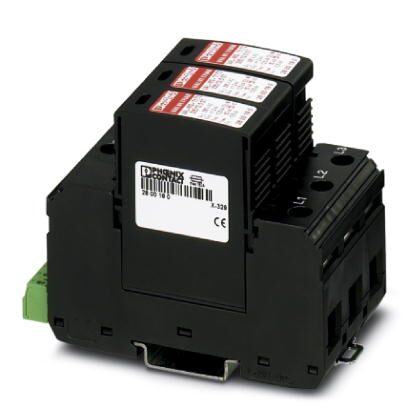

Универсальный молниеотвод / УЗИП на базе варисторов для 3-фазных цепей электропитания с общим проводником N и PE (4-проводная система: L1, L2, L3, PEN), с контактом для удаленной передачи сигнала.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- С сухим контактом для дистанционной передачи сигналов
- Надежная фиксация соединителей при высоких грозовых нагрузках и сильной вибрации благодаря оригинальной защелке
- Механические ключи для всех гнезд
- Вставной
- Тепловой расцепитель для каждого штекера
Коммерческие данные
Код заказа | 2800188 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 37 (C-4-2017) |
GTIN | 4046356518598 |
Вес/шт. (без упаковки) | 526,000 GRM |
Размеры
Высота | 98,7 мм |
---|---|
Ширина | 53,4 мм |
Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 3 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
T1 | |
I | |
Тип EN | T1 / T2 |
T1 | |
Система энергоснабжения IEC | TN-C |
Защитная цепь | L-PEN |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 3 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | 240/415 В AC (TN-C) |
---|---|
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 335 В AC |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | 2400 мкA |
Потребляемая мощность в режиме ожидания ПК | 810 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
Ток разряда молнии(10/350)мкс, заряд | 6,25 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 150 кA |
Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 37,5 кA |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up | 1,2 кВ |
1,6 кВ (30 кA - 8/20 мкс) | |
Остаточное напряжение Ures | 1,2 кВ (при In) |
1,1 кВ (При 10 кА) | |
1 кВ (при 5 кА) | |
0,9 кВ (При 3 кА) | |
Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
457 В AC (120 мин / режим безопасного сбоя) | |
Время срабатывания tA | 25 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG - 16 мм) |
Макс. номинал входного предохранителя при подключении ответвлений | 160 A (gG) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
30 В DC | |
Рабочий ток | 5 мA AC ... 1,5 A AC |
1 A DC | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм ... 1,5 мм |
Сечение жесткого провода | 0,14 мм ... 1,5 мм |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 3 Нм (1,5 мм ... 16 мм) |
4,5 Нм (25 мм ... 35 мм) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 1,5 мм ... 25 мм |
Сечение жесткого провода | 1,5 мм ... 35 мм |
Сечение проводника AWG | 15 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм ... 16 мм |
Спецификации UL
Тип SPD | 4CA |
---|---|
Максимальное напряжение длительной нагрузки MCOV (L-L) | 335 В AC |
Максимальное напряжение длительной нагрузки MCOV (L-G) | 335 В AC |
Номинальное напряжение | 240 В AC |
Защитная цепь | L-L |
L-G | |
Система распределения энергии | Delta |
Номинальная частота | 50/60 Гц |
Измеренное предельное напряжение MLV (L-L) | 3570 В |
Измеренное предельное напряжение MLV (L-G) | 2630 В |
Номинальный импульсный разрядный ток In (L-L) | 20 кA |
Номинальный импульсный разрядный ток In (L-G) | 20 кA |
Индикатор / дистанционная сигнализация UL
Рабочее напряжение | 125 В AC |
---|---|
Рабочий ток | 1 A AC |
Момент затяжки | 4 lbf-in. |
30 ... 14 |
UL данные по присоединению
Сечение проводника AWG | 10 ... 2 |
---|---|
Момент затяжки | 30 lbf-in. |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130802 |
eCl@ss 9.0 | 27130802 |
ETIM
ETIM 2.0 | EC000941 |
---|---|
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000381 |
ETIM 5.0 | EC000381 |
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
