Артикул:
67612
28 850 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
26,150 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

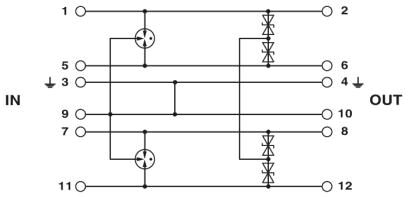

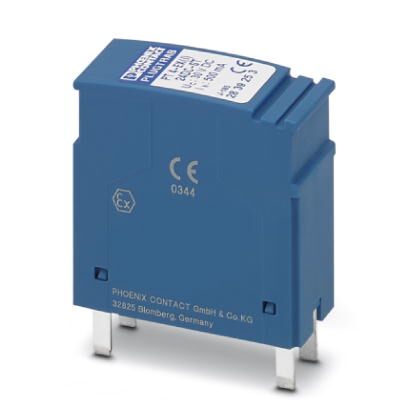

Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи без потенциала земли. Номинальное напряжение 24 В DC
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Соответствие особым требованиям искробезопасных цепей
- Съемные устройства защиты сигнальной цепи
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Коммерческие данные
| Код заказа | 2839253 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 134 (C-4-2017) |
| GTIN | 4017918182878 |
| Вес/шт. (без упаковки) | 26,150 GRM |

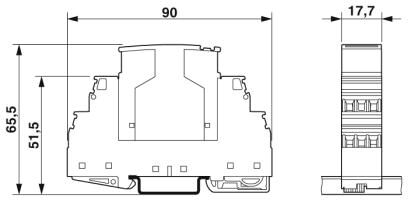

Размеры
| Высота | 45 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | небесно-синий RAL 5015 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Полюсов | 4 |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |

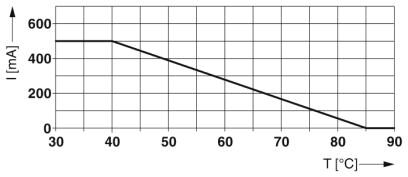

| Расчетный ток | 500 мА (40 °C) |
| Эффективный рабочий ток IC при UC | 5 мкA |
| Ток защитного проводника IPE | 4 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 308 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA |
| 2 кA (Суммарн.) | |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 308 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 59 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 1 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 1 кВ |
| Остаточное напряжение при In (фаза-фаза) | 70 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 65 В |
| Уровень защиты Up (жила-жила) | 60 В (C1 - 500 В / 250 А) |
| 50 В (C3 - 10 A) | |
| 50 В (C3 - 25 A) | |
| Уровень защиты Up (жила-земля) | 1 кВ (C1 - 1 кВ/500 A) |
| 1 кВ (C2 - 1 кВ /1 kA)) | |
| 1 кВ (C2 - 10 кВ / 5 кА) | |
| 1 кВ (D1 - 1 кА) | |
| Время срабатывания tA (фаза-фаза) | 1 нс |
| Время срабатывания tA (фаза-земля) | 100 нс |
| Вносимое затухание aE, сим. | тип. 0,1 дБ (1 МГц / 50 Ом) |
| тип. 0,1 дБ ( 500 кГц / 150 ) | |
| тип. 0,1 дБ ( 100 кГц / 600 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 7 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 600 кГц |
| Сопротивление на каждую цепь | 0 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 500 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 0,5 кВ / 250 A |
| C3 - 10 A | |
| C3 - 25 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 2 кВ / 1 кA | |
| C2 - 10 кВ / 5 кA | |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| МЭК 61643-21 A2:2012 | |
| МЭК 60079-0 2011 | |
| МЭК 60079-11 2011 | |
| МЭК 60079-7 2006 |
Данные по взрывозащищенности
| Максимальная внутренняя емкость Сi | 1,1 нФ |
|---|---|
| Макс. внутренняя индуктивность Li | 1 мГн |
| Максимальное значение внутренней постоянной времени t (Ri/Li) | 10 мкс |
| Максимальный входной ток Ii | 500 мА (T4 / 80 °C) |
| 500 мА (T5 / 55 °C) | |
| 500 мА (T6 / 40 °C) | |
| макс. входное напряжение Ui | 30 В DC |
| макс. входная мощность Pi | 850 мВт (T4 / 80 °C) |
| 700 мВт (T5 / 55 °C) | |
| 700 мВт (T6 / 40 °C) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
Соответствия / сертификаты
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
