Артикул:
69456
15 280 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
26,260 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

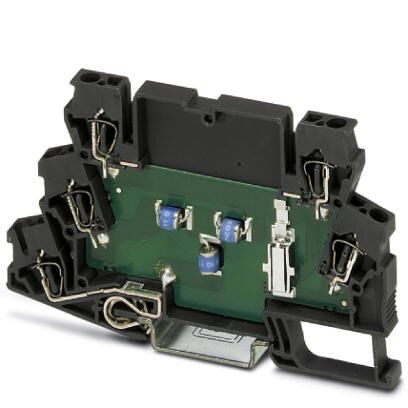

Двухъярусная электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений для одной двухпроводной сигнальной цепи, чувствительной к общему сопротивлению, раздельное подключение PE, номинальное напряжение: 24 В постоянного тока.
Коммерческие данные
| Код заказа | 2801458 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 97 (C-6-2015) |
| GTIN | 4046356769204 |
| Вес/шт. (без упаковки) | 26,260 GRM |
Размеры
| Высота | 100 мм |
|---|---|
| Ширина | 6,2 мм |
| Глубина | 63,5 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 6 A (40 °C) |
| Эффективный рабочий ток IC при UC | 1 мкA |
| Ток защитного проводника IPE | 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 300 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 25 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 800 В |
| Ограничение выходного напряжения при (8/20) мкс, (фаза-фаза) | 50 В (при 300 A) |
| Ограничение выходного напряжения при (8/20) мкс, (фаза-земля) | 750 В (при 500 A) |
| 1,25 кВ (при 5 кА) | |
| Остаточное напряжение при In (фаза-фаза) | 50 В (при 300 A) |
| Остаточное напряжение при In (фаза-земля) | 750 В (при 500 A) |
| 1,25 кВ (при 5 кА) | |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 45 В (при 25 A) |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | 1,1 кВ (при 50 A) |
| Уровень защиты Up (жила-жила) | 50 В (C1 - 0,6 kV / 300 A) |
| 45 В (C3 - 25 A) | |
| 45 В (1 кВ/мкс) | |
| Уровень защиты Up (жила-земля) | 1,25 кВ (C2 - 10 кВ / 5 кА) |
| 1,1 кВ (C3 - 50 A) | |
| 750 В (C1 - 1 кВ/500 A) | |
| 800 В (1 кВ/мкс) | |
| Время срабатывания tA (фаза-фаза) | 1 нс |
| Время срабатывания tA (фаза-земля) | 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (330 кГц / 150 Ом) |
| тип. 0,3 дБ (1,1 кГц / 50 ) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3,3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Емкость (фаза-фаза) | 2 нФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 6,3 A (T / МЭК 60127-2/3) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 0,6 кВ / 300 A |
| C3 - 25 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 500 A | |
| C1 - 1 кВ / 500 A | |
| C3 - 50 A | |
| Время сброса импульса (фаза-земля) | 700 мс, при Uc и 10 A |
| Режим отказа при перегрузке (фаза-фаза) | Режим 2 |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
| Тип подключения | Пружинный зажим |
|---|---|
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 2,5 мм |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 4 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
|---|---|
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 3.0 | EC000943 |
|---|---|
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
