Описание

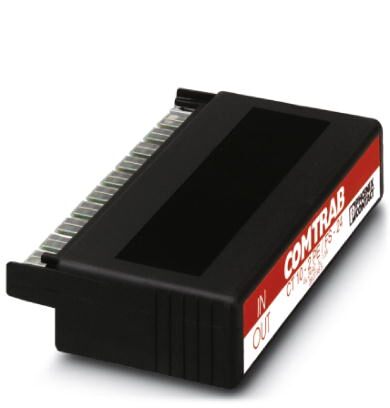

Штекер LSA-PLUS (COMTRAB CT 10) с грубой/тонкой защитой от перенапряжений, для 10 сигнальных цепей без потенциала земли. Номинальное напряжение: 24 В пост. тока. Исполнение: 10 двойных жил
Преимущества для Вас
- Используется вместе с CT-TERMIBLOCK и соединительными и разъединяющими колодками LSA-PLUS или LSA-PROFIL
- Многополюсные, вставные, модульной конструкции
- Область применения – оборудование с высоким напряжением сигналов
- Защитные модули должны вставляться в определенном положении
- Комбинированные защитные устройства
Коммерческие данные
| Код заказа | 2807955 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 106 (C-6-2013) |
| GTIN | 4017918104740 |
| Вес/шт. (без упаковки) | 125,150 GRM |
Размеры
| Высота | 22 мм |
|---|---|
| Ширина | 111 мм |
| Глубина | 68,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664-1 | |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 40 В DC |
| 28 В AC | |
| Номинальный ток IN | 1,5 A (75 °C) |
| Эффективный рабочий ток IC при UC | 5 мкA (a-b) |
| Ток защитного проводника IPE | 1 мкA (на цепь) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 119 A (25 °C) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Суммарный импульсный ток (8/20) мкс | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 119 A (25 °C) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 23 A (25 °C) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 70 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 60 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 650 В |
| Остаточное напряжение при In (фаза-фаза) | 85 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 65 В |
| Время срабатывания tA (фаза-фаза) | 1 нс |
| Время срабатывания tA (фаза-земля) | 100 нс |
| Вносимое затухание aE, сим. | 0,1 дБ (тип. до 2 МГц / 50 Ом) |
| 0,1 дБ (тип. до 1 МГц / 150 Ом) | |
| 0,1 дБ (тип. до 400 кГц / 600 Ом) | |
| Вносимое затухание aE, асим. | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | 10 МГц (тип.) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | 4 МГц (тип.) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | 1 МГц (тип.) |
| Емкость (фаза-фаза) | 1,1 нФ (f=1 МГц / VR= 0 В) |
| Емкость (фаза-земля) | 1 пФ |
| Сопротивление на каждую цепь | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
|---|---|
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
