Артикул:
73115
22 130 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
5
Вес, шт
—
65,200 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Модуль для установки на монтажную рейку со схемой защиты от перенапряжений TTY-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 30 мм
Коммерческие данные
| Код заказа | 2763523 |
|---|---|
| Упаковочная единица | 5 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 109 (TT-2002) |
| GTIN | 4017918065607 |
| Вес/шт. (без упаковки) | 65,200 GRM |
Размеры
| Высота | 77,5 мм |
|---|---|
| Ширина | 27,4 мм |
| Глубина | 54,9 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Цвет | черный |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| Класс VDE | C2 |
| C3 | |
| Макс. напряжение при длит. нагрузке UC | 24 В DC |
| Расчетный ток | 300 мА |
| Эффективный рабочий ток IC при UC | 10 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 35 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 450 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 35 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 450 В |
| Остаточное напряжение при In (фаза-фаза) | 35 В |
| Уровень защиты Up (жила-жила) | 35 В |
| Уровень защиты Up (жила-земля) | 450 В |
| Время срабатывания tA (фаза-фаза) | 1 нс |
| Время срабатывания tA (фаза-земля) | 100 нс |

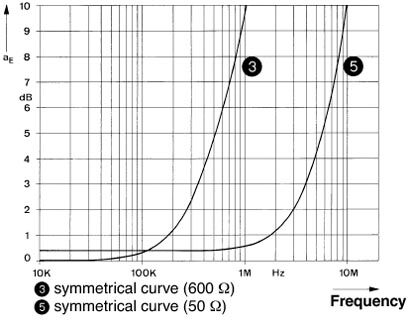

| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | 4 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | 300 кГц |
| Сопротивление на каждую цепь | 4,7 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | Проект МЭК 64644-1 |
|---|---|
| E VDE 0845-3-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
