Описание
УЗИП тип 1, одобренное UL, и штекер защиты от импульсного перенапряжения IEC тип 2 с варистором и термическим разъединителем для применения с базовыми элементами VAL-US, механическая и оптическая сигнализация повреждений
Описание изделия

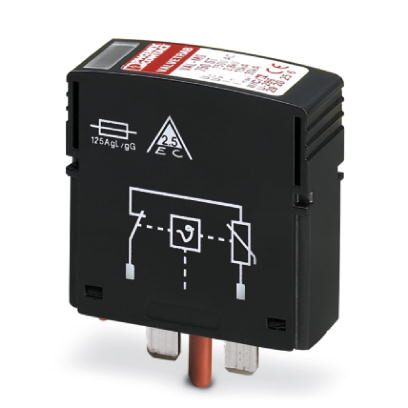

Запасной штекер устройства защиты от импульсного перенапряжения
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Тепловой расцепитель для каждого штекера
- Вставной
- Механические ключи для всех гнезд
- Состоят из штекерного модуля и базового элемента
- Визуальный механический индикатор состояния отдельных разрядников
Коммерческие данные
Код заказа | 2910338 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626444802 |
Вес/шт. (без упаковки) | 46,000 GRM |
Размеры
Высота | 52,4 мм |
---|---|
Ширина | 17,5 мм |
Глубина | 55,3 мм |
Единица шага | 1 TE |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | II |
---|---|
T2 | |
Тип EN | T2 |
Защитная цепь | L-N |
L-PEN | |
N-PE | |
Тип монтажа | на основной элемент |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Штекер |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
Номинальное напряжение UN | 240/415 В AC |
---|---|
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 385 В AC |
Ток защитного проводника IPE | 450 мкA |
Потребляемая мощность в режиме ожидания ПК | 175 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up | 1,8 кВ |
Остаточное напряжение Ures | 1,8 кВ (при In) |
1,6 кВ (При 10 кА) | |
1,4 кВ (при 5 кА) | |
1,3 кВ (При 3 кА) | |
Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим устойчивости) | |
Макс. номинал входного предохранителя при подключении ответвлений | 100 A (gG) |
Параметры соединения
Тип подключения | Штекерная система VALVETRAB |
---|
Спецификации UL
Тип SPD | 1CA |
---|---|
Максимальное напряжение длительной нагрузки MCOV | 385 В AC |
Номинальное напряжение | 277/480 В AC |
Защитная цепь | L-N |
L-G | |
N-G | |
Система распределения энергии | Single phase |
Номинальная частота | 50/60 Гц |
Ограничитель номинального напряжения VPR | 1200 В |
Номинальный импульсный разрядный ток In | 20 кA |
Максимальный имульсный ток для каждой фазы | 40 кA |
Стойкость к короткому замыканию (SCCR) | 200 кA |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Классификация
eCl@ss
eCl@ss 6.0 | 27130800 |
---|---|
eCl@ss 7.0 | 27130890 |
eCl@ss 8.0 | 27130890 |
eCl@ss 9.0 | 27130890 |
ETIM
ETIM 5.0 | EC002496 |
---|---|
ETIM 7.0 | EC002497 |
