Описание

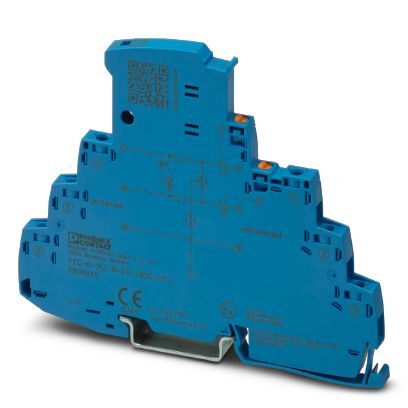

Устройство защиты от перенапряжений, со встроенным индикатором состояния и ножевыми размыкателями для 2-проводной сигнальной цепи Ex i без потенциала земли, напр. токовых контуров 0(4) ... 20 мА, поддержка HART.
Преимущества для Вас
- Компактная установка благодаря небольшой ширине всего 6,2 мм
- Сигнализация без дополнительной энергии при помощи механического индикатора статуса
- Опциональный модуль удаленного оповещения контролирует до 40 устройств без дополнительной разводки
- Простое прерывание сигнальных цепей вертикальным ножевым размыкателем с целью выполнения обслуживания
- Безопасная эксплуатация при перегрузке благодаря встроенному механизму разъединения
Коммерческие данные
Код заказа | 2906820 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 128 (C-4-2017) |
GTIN | 4055626135830 |
Вес/шт. (без упаковки) | 36,880 GRM |
Размеры
Высота | 105,8 мм |
---|---|
Ширина | 6,2 мм +0,1 мм |
Глубина | 83,5 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PBT |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | небесно-синий RAL 5015 |
Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 24 В DC |
Макс. напряжение при длит. нагрузке UC | 30 В DC |
Расчетный ток | 600 мА (40 °C) |
Эффективный рабочий ток IC при UC | 5 мкA |
Ток защитного проводника IPE | 1 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0,5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Уровень защиты Up (жила-жила) | 55 В (C1 - 1 кВ/500 A) |
65 В (C2 - 10 кВ / 5 кА) | |
55 В (C3 - 100 A) | |
Уровень защиты Up (жила-земля) | 900 В (C1 - 1 кВ/500 A) |
1,05 кВ (C2 - 10 кВ / 5 кА) | |
1,4 кВ (C3 - 100 A) | |
Уровень защиты Up, статический (жила-жила) | 50 В (C1 - 1 кВ/500 A) |
65 В (C2 - 10 кВ / 5 кА) | |
Уровень защиты Up, статический (жила-земля) | 900 В (C1 - 1 кВ/500 A) |
1,05 кВ (C2 - 10 кВ / 5 кА) | |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | тип. 0,3 дБ ( 250 кГц / 150 Ом) |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 940 кГц |
Емкость (фаза-фаза) | тип. 2 нФ |
Сопротивление на каждую цепь | 1,65 ±20 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Номинал предохранителя, макс. | 630 мА (FF) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C3 - 100 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C3 - 100 A | |
D1 - 500 A | |
Время сброса импульса (фаза-фаза) | 700 мс |
Время сброса импульса (фаза-земля) | 30 мс |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты/нормативные документы | EN 60079-0 2012 + A11:2013 |
---|---|
EN 60079-11 2012 | |
EN 61643-21 2001 + A1:2009 + A2:2013 | |
МЭК 60079-0 2011 (измененный) + поправка 2012 + поправка 2013 | |
МЭК 60079-11 2008 | |
МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
Данные по взрывозащищенности
Максимальная внутренняя емкость Сi | возможность игнорирования |
---|---|
Макс. внутренняя индуктивность Li | возможность игнорирования |
Максимальный входной ток Ii | 400 мА (T4 / 50 °C) |
350 мА (T6 / 35 °C) | |
макс. входное напряжение Ui | 30 В DC |
Напряжения изоляции относительно земли | > 180 В DC |
Температура окружающей среды (при эксплуатации) | -40 °C ... 35 °C (T6 / 85 °C) |
-40 °C ... 50 °C (T4 / 135 °C) |
Соответствия / сертификаты
UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4 |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
