10 510 руб./шт
Для организаций с НДС:
12 612
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
27,350 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

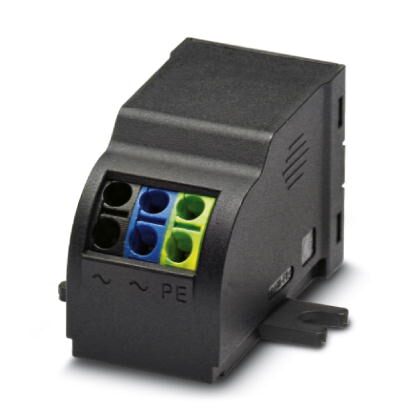

Разрядник 3-го типа, универсальный монтаж в электрическую розетку, подоконные каналы, фальш-полы или непосредственно на оконечные устройства. Контроль перегрева, звуковая сигнализация неисправности. Установка на ответвления и проходную проводку. Исполнение: 230 В пер. тока
Коммерческие данные
Код заказа | 2803409 |
---|---|
Упаковочная единица | 10 stk |
Страница каталога | Стр. 73 (C-4-2017) |
GTIN | 4046356350976 |
Вес/шт. (без упаковки) | 27,350 GRM |

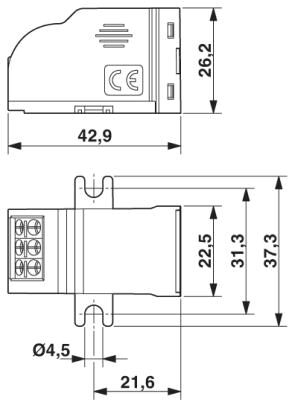

Размеры
Высота | 43 мм |
---|---|
Ширина | 22,5 мм |
Глубина | 26,2 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -30 °C ... 75 °C |
Температура окружающей среды (хранение/транспорт) | -30 °C ... 75 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
Тип EN | T3 |
---|---|
Система энергоснабжения IEC | TN-S |
TT | |
IT с N-проводом | |
Количество портов | One |
Защитная цепь | L-N |
L-PE | |
N-PE | |
Тип монтажа | Резьбовой монтаж |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
Степень загрязнения | 2 |
Расстояние до активных и заземленных компонентов | 3 мм |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Встраиваемый модуль |
Полюсов | 2 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | звуковой |
Защитная цепь
Номинальное напряжение UN | 230/400 В AC (TN-S) |
---|---|
230/400 В AC (TT - только в комбинации с RCD) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длительной нагрузке UC (L-N) | 275 В AC |
Макс. напряжение при длительной нагрузке UC (L- PE) | 440 В AC |
Макс. напряжение при длительной нагрузке UC (N-PE) | 440 В AC |
Номинальный ток IL | 16 A (30 °C) |
Ток защитного проводника IPE | 3 мкA |
Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
Потребляемая мощность в режиме ожидания ПК | 400 mVA |
Контрольное напряжение UREF | 255 В AC |
Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
Комбинированный импульс UOC | 6 кВ |
Уровень защиты Up (L-N) | 1,3 кВ |
Уровень защиты Up (L-PE) | 1,5 кВ |
Уровень защиты Up (N-PE) | 1,5 кВ |
Характеристика TOV при UT (L-N) | 335 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим безопасного сбоя) | |
Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим устойчивости) | |
1455 В AC (200 мс / режим безопасного сбоя) | |
Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
Время срабатывания tA (L-N) | 25 нс |
Время срабатывания tA (L-PE) | 100 нс |
Номинал предохранителя, макс. | 16 A (MCB B) |
Стойкость к короткому замыканию ISCCR | 1 kA AC |
Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B) |
Максимальный входной предохранитель при сквозной проводке | 16 A (MCB B) |
Параметры соединения
Тип подключения | Пружинный зажим |
---|---|
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Длина снятия изоляции | 10 мм |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130806 |
eCl@ss 8.0 | 27130806 |
eCl@ss 9.0 | 27130806 |
ETIM
ETIM 2.0 | EC000942 |
---|---|
ETIM 3.0 | EC000942 |
ETIM 4.0 | EC000942 |
ETIM 5.0 | EC000942 |
ETIM 6.0 | EC000942 |
ETIM 7.0 | EC000942 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
