Описание
Промежуточный штекерный модуль с гнездом, для защиты от импульсных перенапряжений сети питания и сигнальных входов антенн радио- и телевизионных приемников (кабель, наземная антенна, оборудование спутникового телевидения SAT). Кабель прилагается.
Преимущества для Вас
- Простота эксплуатации
- Кнопка включения в блоке розеток
- Контроль температуры защитной цепи
- Для оконечных устройств
- Соединение с антенной розеткой с помощью отдельного кабеля
- Зеленый светодиод для индикации подачи питания
Коммерческие данные
| Код заказа | 2882297 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 75 (C-4-2017) |
| GTIN | 4046356073509 |
| Вес/шт. (без упаковки) | 309,350 GRM |

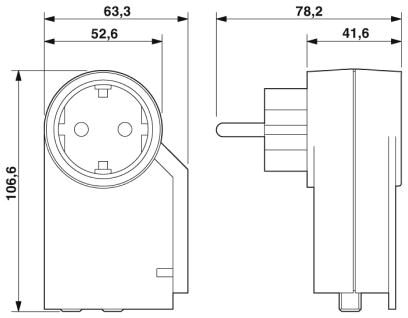

Размеры
| Высота | 107 мм |
|---|---|
| Ширина | 63 мм |
| Глубина | 78 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
Общие сведения
| Материал корпуса | PA 6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | голубовато-белый RAL 9010 |
| Может применяться в странах со следующими кодами | D, A, NL, E, S, FIN, TR |
| Тип монтажа | Вставляется в сетевую розетку |
| Конструкция | Промежуточный штекер |
| Направление действие | L/N-PE & Signal Line-Shield-Earth Ground |
Защитная цепь источника питания
| Тип EN | T3 |
|---|---|
| Номинальное напряжение UN | 230 В AC |
| Расчетное напряжение разрядника UC (L-N) | 275 В AC |
| Расчетное напряжение разрядника UC (L-PE) | 360 В AC |
| Расчетное напряжение разрядника UC (N-PE) | 360 В AC |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальный ток IL | 16 A (30 °C) |
| Потребляемая мощность в режиме ожидания ПК | 1 ВА |
| Ток защитного проводника IPE | 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA (> 5x) |
| Комбинированный импульс UOC | 4 кВ |
| Потребление энергии, симметрично | 140 Дж (L-N) |
| Потребление энергии, асимметрично | 220 Дж (L(N)-PE) |
| Уровень защиты Up (L-N) | 1,2 кВ |
| Уровень защиты Up (L-PE) | 1,5 кВ |
| Уровень защиты Up (N-PE) | 1,5 кВ |
| Время срабатывания (L-N) | 25 нс |
| Время срабатывания (L-PE) | 100 нс |
| Время срабатывания (N-PE) | 100 нс |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинал предохранителя, макс. | 16 A (gG / B / C) |
Подключение (защитная цепь источника питания)
| Тип подключения | Штекерный модуль/розетка с заземляющим контактом |
|---|---|
| Тип подключения ВХОД | Штекерный модуль с защитным контактом |
| Тип подключения ВЫХОД | Штепсельная розетка с защитным контактом |
Защитная цепь информационной техники
| Расчетное напряжение разрядника UC | 24 В DC |
|---|---|
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | 1 мкA |
| Ток защитного проводника IPE | 1 мкA |
| Сопротивление изоляции Riso | 70 M |
| 70 M | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 2,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 5 кA |
| Уровень защиты Up (жила-экран) | 700 В (C2 - 2 кА) |
| Уровень защиты Up (экран-земля) | 1,2 кВ (C2 - 5 кA) |
| Время срабатывания tA (фаза-экран) | 100 нс |
| Время срабатывания tA (экран-земля) | 100 нс |
| Вносимое затухание aE, асим. | тип. 0,3 дБ ( 2,4 ГГц / 75 ) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом | тип. 2,5 ГГц |
| Диапазон частот | 0 Гц ... 2400 МГц |
| Емкость, асимметрич. (экран) | тип. 10 пФ |
| Номинальный импульсный ток ian (10/1000)мкс, асим. (экран) | 120 A |
| Остаточное напряжение при In (фаза-экран) | 40 В |
| Остаточное напряжение при In (экран-земля) | 50 В |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 4 кВ / 2 кА |
| C3 - 7,5 kV / 100 A | |
| Устойчивость к импульсному току (экран — земля) | C2 - 10 кВ/5 кА |
| C3 - 7,5 кВ/100 А | |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза-экранировка) | 5 A - 1 с |
| Стабильность переменного тока (экранировка-земля) | 10 А - 1 с |
| Время сброса импульса (фаза-экранировка) | 4 с |
Подключение (защитная цепь информационной техники)
| Тип подключения | Соединитель F-типа |
|---|---|
| Тип подключения ВХОД | Гнездовой разъем F-типа |
| Тип подключения ВЫХОД | Гнездовой разъем F-типа |
Подключение с выравниванием потенциалов для коммуникационной техники
| Тип подключения | с использованием штекера с защитным контактом |
|---|
Стандарты (защитная цепь информационной техники)
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130810 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
ETIM
| ETIM 2.0 | EC001473 | /tr>
|---|---|
| ETIM 3.0 | EC001473 |
| ETIM 4.0 | EC001473 |
| ETIM 5.0 | EC001473 |
| ETIM 6.0 | EC001473 |
| ETIM 7.0 | EC001473 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
