Описание

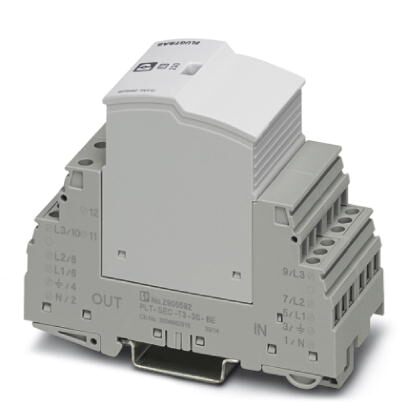

Вставное защитное устройство, тип 3 / класс III, для 3-фазных электросетей с раздельными проводниками N и PE (5-проводная система: L1, L2, L3, N, PE), с устойчивым к импульсным токам предохранителем и контактом для удал. оповещения.
Преимущества для Вас
- Устройство защиты приборов на основе варистора
- Без отдельного входного предохранителя благодаря встроенной системе защиты от перегрузок
- Для многофазных источников питания
- Вставной
- Оптический светодиодный индикатор состояния
- С сухим контактом для дистанционной передачи сигналов
- Возможность проверки штекера с помощью CHECKMASTER 2
Коммерческие данные
| Код заказа | 2905230 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 71 (C-4-2017) |
| GTIN | 4046356939706 |
| Вес/шт. (без упаковки) | 156,300 GRM |
Размеры
| Высота | 90 мм |
|---|---|
| Ширина | 35,4 мм |
| Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 2 TE |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 150 Гц / 20 циклов / ось / X, Y, Z) |
Общие сведения
| Тип EN | T3 |
|---|---|
| Количество портов | One |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 4 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN-S) |
|---|---|
| 230/400 В AC (TT - только в комбинации с RCD) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| Номинальный ток IL | 26 A (30 °C) |
| Ток защитного проводника IPE | 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Потребляемая мощность в режиме ожидания ПК | 2 ВА (при UREF) |
| 2,2 ВА (при UC) | |
| Контрольное напряжение UREF | 255 В AC |
| Комбинированный импульс UOC | 6 кВ |
| Уровень защиты Up (L-N) | 1,4 кВ |
| Уровень защиты Up (L-PE) | 1,5 кВ |
| Уровень защиты Up (N-PE) | 1,5 кВ |
| Характеристика TOV при UT (L-N) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| 1455 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA (L-N) | 25 нс |
| Время срабатывания tA (L-PE) | 100 нс |
| Время срабатывания tA (N-PE) | 100 нс |
| Стойкость к короткому замыканию ISCCR | 1,5 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | не требуется |
| Максимальный входной предохранитель при сквозной проводке | 25 A (gG / B / C) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение | 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 3 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27130800 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
ETIM
| ETIM 5.0 | EC000942 |
|---|---|
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
UNSPSC
| UNSPSC 132 | 39121620 |
|---|
