Артикул:
90822
26 230 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
0,990 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Промежуточный штекер с грубой и тонкой защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов с экраном без потенциала земли, напряжение сигнала 24 В. Подключение: BNC гнездо-штекер
Преимущества для Вас
- Заземление через отдельно выведенный провод
- Для монтажа на провод
Коммерческие данные
| Код заказа | 2782313 |
|---|---|
| Упаковочная единица | 10 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 177 (C-4-2017) |
| GTIN | 4017918069452 |
| Вес/шт. (без упаковки) | 0,990 GRM |
Размеры
| Высота | 93 мм |
|---|---|
| Ширина | 25,4 мм |
| Длина | 25,4 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий |
|---|---|
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664-1 | |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Расчетный ток | 185 мА (25 °C) |
| Эффективный рабочий ток IC при UC | 10 мкA |
| Ток защитного проводника IPE | 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 500 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | 70 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | 45 В |
| Остаточное напряжение при In (фаза-земля) | 50 В (10 см, провод) |
| Остаточное напряжение при In (фаза-экран) | 43 В |
| Уровень защиты Up (жила-земля) | 500 В (C1 - 1 кВ/500 A) |
| 500 В (C3 - 10 A) | |
| 600 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-экран) | 50 В (C3 - 10 A) |
| 70 В (C1 - 1 кВ/500 A) | |
| 120 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-земля) | 100 нс |
| Время срабатывания tA (фаза-экран) | 500 нс |

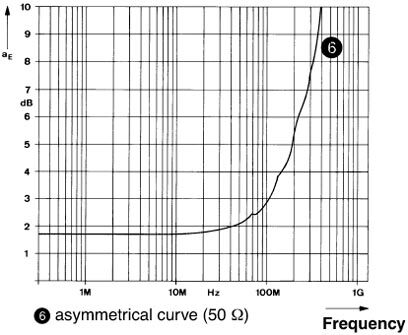

| Вносимое затухание aE, асим. | 2 дБ ( 20 МГц) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | тип. 90 МГц |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | BNC 50 |
|---|---|
| Тип подключения ВХОД | Розетка BNC |
| Тип подключения ВЫХОД | Штекер BNC |
Подключение с выравниванием потенциалов
| Тип подключения | Гибкий проводник (ПВХ) |
|---|
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
