Артикул:
95132
17 620 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
71,780 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

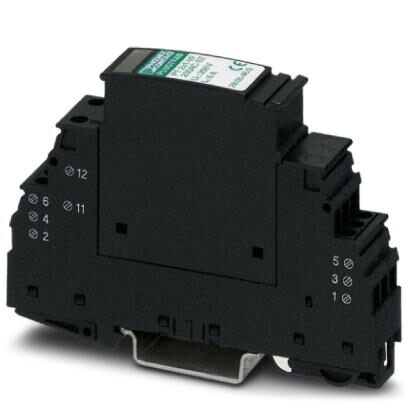

Разрядник для защиты от импульсных перенапряжений, для сигналов высокого напряжения, устанавливается на монтажную рейку. Защитная цепь без токов утечки, для двух сигналов без потенциала "земли".
Номинальное напряжение: 230 В пер. тока
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Устройства защиты для использования в телекоммуникационных сетях и сетях обработки данных, соответствующих МЭК 61643-21
- Съемные устройства защиты сигнальной цепи
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Коммерческие данные
| Код заказа | 2805460 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 114 (C-4-2017) |
| GTIN | 4046356460989 |
| Вес/шт. (без упаковки) | 71,780 GRM |
Размеры
| Высота | 44,8 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 230 В AC |
| Макс. напряжение при длит. нагрузке UC | 250 В AC |
| Расчетный ток | 6 A |
| Эффективный рабочий ток IC при UC | 2 мкA |
| Ток защитного проводника IPE | 2 мкA (Для UN) |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 3 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 8 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 1 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 8 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 1,4 кВ |
| Остаточное напряжение при In (фаза-фаза) | 2 кВ |
| Остаточное напряжение при In (фаза-земля) | 1 кВ |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 1,4 кВ |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | 700 В |
| Потребление энергии | 150 Дж |
| Уровень защиты Up (жила-жила) | 2,5 кВ (C2 - 4 кВ / 2 кА) |
| 1,8 кВ (C3 - 100 A) | |
| 2,6 кВ (D1 - 500 А) | |
| Уровень защиты Up (жила-земля) | 1,1 кВ (C1 -500 А) |
| 1,5 кВ (C2 - 4 кВ / 2 кА) | |
| 1,6 кВ (C3 - 100 A) | |
| 1,8 кВ (D1 - 500 А) | |
| Время срабатывания tA | 100 нс |
| Емкость (фаза-фаза) | тип. 4,5 пФ |
| Емкость (фаза-земля) | тип. 9 пФ |
| Сопротивление на каждую цепь | 0 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинал предохранителя, макс. | 6 A (gL / gG) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 4 кВ / 2 кА |
| C3 - 100 A | |
| D1 - 500 A |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
| Тип подключения | Винтовые зажимы |
|---|---|
| Мин. момент затяжки | 0,8 Нм |
Контакт дистанционной сигнализации
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение, максимальное Umax переменного тока | 250 В AC |
| Максимальный рабочий ток Iмакс. | 1 A |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 61643-21 |
|---|---|
| Стандарты/нормативные документы | DIN EN 61643-21 2002 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | td>EC000943|
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
