Описание

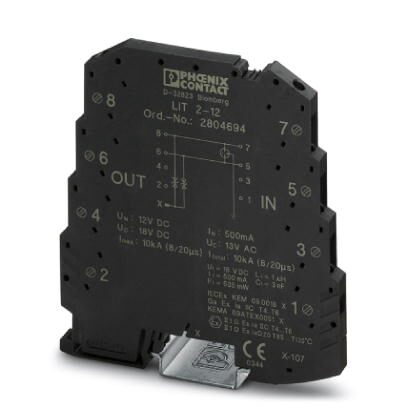

УЗИП в форме монолитного модуля шириной 6,2 мм устанавливаемого на монтажную рейку, для защиты двух сигнальных проводов без потенциала земли, без реактивных сопротивлений. Испытано на соответствие требованиям по искробезопасности для взрывоопасных зон: Ex ia IIC / Ex iaD
Преимущества для Вас
- Полная защита от поперечных составляющих перенапряжений между проводниками
- Перемыкание опорного потенциала для любых разрядников с помощью ME 6,2 TBUS
Коммерческие данные
Код заказа | 2804694 |
---|---|
Упаковочная единица | 10 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 92 (C-6-2013) |
GTIN | 4046356462198 |
Вес/шт. (без упаковки) | 55,750 GRM |
Размеры
Высота | 93,1 мм |
---|---|
Ширина | 6,2 мм |
Глубина | 102,5 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PBT |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | антрацитово-серый RAL 7016 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 12 В DC |
Макс. напряжение при длит. нагрузке UC | 18 В DC |
13 В AC | |
Расчетный ток | 500 мА (40 °C) |
Эффективный рабочий ток IC при UC | 2 мкA |
Ток защитного проводника IPE | 2 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
1 кA (Суммарн.) | |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
20 кA (1x) | |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 350 A |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
20 кA (Суммарн.) | |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 70 A |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
100 A (Суммарн.) | |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 50 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 650 В |
Остаточное напряжение при In (фаза-фаза) | 50 В |
Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | 50 В |
Уровень защиты Up (жила-жила) | 50 В (C1 - 500 В / 250 А) |
35 В (C3 - 10 A) | |
40 В (C3 - 70 A) | |
Уровень защиты Up (жила-земля) | 650 В (C1 - 500 В / 250 А) |
650 В (C2 - 10 кВ / 5 кА) | |
650 В (C3 - 10 A) | |
700 В (C3 - 50 A) | |
700 В (D1 - 500 А) | |
Время срабатывания tA (фаза-фаза) | 1 нс |
Время срабатывания tA (фаза-земля) | 100 нс |
Вносимое затухание aE, сим. | тип. 0,3 дБ (1,5 МГц / 50 Ом) |
тип. 0,3 дБ (500 кГц / 150 Ом) | |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 5 МГц |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1,7 МГц |
Емкость | 1,5 нФ (на цепь) |
Сопротивление на каждую цепь | 0 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 500 мА (T) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
C3 - 70 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
C2 - 10 кВ / 5 кA | |
C3 - 50 A | |
D1 - 500 A | |
Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,8 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Подключение с выравниванием потенциалов
Тип подключения | DIN-Tragschiene NS35 |
---|
Стандарты и предписания
Стандарты/нормативные документы | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-26 2007 | |
МЭК 60079-0 2011 | |
МЭК 60079-11 2011 | |
МЭК 60079-7 2006 |
Данные по взрывозащищенности
Максимальная внутренняя емкость Сi | тип. 3 нФ |
---|---|
Макс. внутренняя индуктивность Li | |
Максимальное значение внутренней постоянной времени t (Ri/Li) | 10 мкс |
Максимальный входной ток Ii | 500 мА (T4 / 80 °C) |
500 мА (T5 / 50 °C) | |
500 мА (T6 / 40 °C) | |
макс. входное напряжение Ui | 18 В DC |
макс. входная мощность Pi | 635 мВт |
Соответствия / сертификаты
ATEX | II 1 G Ex ia IIC T4...T6 |
---|---|
II 1 D Ex iaD 20 T85 °C...135 °C | IECEx | Ga Ex ia IIC T4...T6 |
Ex iaD 20 T85 °C...T135 °C |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
