18 580 руб./шт
Для организаций с НДС:
22 296
руб.
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
12
Вес, шт
—
149,000 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

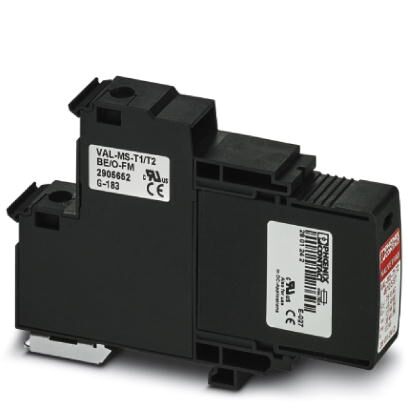

Универсальный молниеотвод / УЗИП на базе варисторов для 1-фазных цепей электропитания с общим проводником N и PE (2-проводная система: L1, PEN), с контактом удаленного оповещения.
Преимущества для Вас
- Подключение параллельно оси проводов
- Варианты с сухим контактом для дистанционной передачи сигналов и без него
- Монтаж в стойке приложений для панели 2U
- Предназначен для штекеров VAL-MS типов 1 и 2.
- Кодирование при первой установке защитного штекера
- Установка на монтажной рейке
Коммерческие данные
Код заказа | 2906281 |
---|---|
Упаковочная единица | 12 stk |
Минимальный объем заказа | 12 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 39 (C-4-2017) |
GTIN | 4055626063065 |
Вес/шт. (без упаковки) | 149,000 GRM |
Размеры
Высота | 77,1 мм |
---|---|
Ширина | 17,5 мм |
Глубина | 89,2 мм |
Единица шага | 1 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | макс. 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | I / II |
---|---|
T1 / T2 | |
I | |
Тип EN | T1 / T2 |
Система энергоснабжения IEC | DC |
Защитная цепь | L-PEN |
(L+) - (L-) | |
(L-) - PE | |
(L+) - PE | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | черный |
Материал корпуса | PBT |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 1 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
Номинальное напряжение UN | -48 В DC (RRH) |
---|---|
60 В DC | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 75 В AC |
100 В DC | |
Макс. напряжение при длительной нагрузке UC (L-PEN) | 75 В AC |
100 В DC | |
75 В AC | |
100 В DC | |
Номинальный ток IL | 80 A |
80 A | |
Ток защитного проводника IPE | 0,6 мА |
0,6 мА | |
Потребляемая мощность в режиме ожидания ПК | 45 mVA |
45 mVA | |
Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
30 кA | |
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 30 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс (L-РЕN) | 30 кA |
Ток разряда молнии(10/350)мкс, заряд | 6,25 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/ |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA |
12,5 кA | |
Испытательный разрядный ток (10/350) мкс (L-N), зарядка | 6,25 Ас |
6,25 Ас | |
Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия | 39 кДж/ |
39 кДж/ | |
Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp | 12,5 кA |
12,5 кA | |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up | 0,4 кВ |
Уровень защиты Up (L-N) | 0,4 кВ |
Уровень защиты Up (L-PEN) | 0,4 кВ |
Остаточное напряжение Ures | 0,4 кВ (при In) |
0,35 кВ (При 10 кА) | |
0,3 кВ (при 5 кА) | |
0,275 кВ (при 4 кА) | |
0,25 кВ (При 3 кА) | |
Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
130 В DC (5 с / режим устойчивости) | |
Время срабатывания tA | 25 нс |
Время срабатывания tA (L-N) | 25 нс |
Время срабатывания tA (L-PEN) | 25 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм) |
80 A AC (gG - 16 мм) | |
Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) |
160 A AC (gG) |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 4,5 Нм |
30 lbf-in. (UL) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 1,5 мм ... 25 мм |
Сечение жесткого провода | 1,5 мм ... 35 мм |
Сечение проводника AWG | 15 ... 2 |
10 ... 2 (UL) |
Спецификации UL
Тип SPD | 1CA |
---|---|
Максимальное напряжение длительной нагрузки MCOV | 75 В AC |
Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
Максимальное напряжение длительной нагрузки MCOV (L-G) | 75 В AC |
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) | 100 В DC |
Максимальное напряжение длительной нагрузки MCOV (L+/L-) - G | 100 В DC |
Номинальное напряжение | 60 В DC |
Защитная цепь | L-L |
L-G | |
(L+) - (L-) | |
(L+) - G | |
(L-) - G | |
Система распределения энергии | Single phase |
Ограничитель номинального напряжения VPR | 400 В |
Ограничитель номинального напряжения VPR (L-N) | 400 В |
Измеренное предельное напряжение MLV | 1240 В |
Измеренное предельное напряжение MLV (L-G) | 1240 В |
Измеренное предельное напряжение MLV (L+) - (L-) | 1230 В |
Номинальный импульсный разрядный ток In | 20 кA |
Номинальный импульсный разрядный ток In (L-G) | 20 кA |
Номинальный импульсный разрядный ток In (L+) - (L-) | 20 кA |
UL данные по присоединению
Сечение проводника AWG | 10 ... 2 |
---|---|
Момент затяжки | 30 lbf-in. |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27130800 |
---|---|
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130802 |
eCl@ss 8.0 | 27130802 |
eCl@ss 9.0 | 27130802 |
ETIM
ETIM 5.0 | EC000381 |
---|---|
ETIM 6.0 | EC000381 |
ETIM 7.0 | EC000381 |
UNSPSC
UNSPSC 13.2 | 39121620 |
---|
