Артикул:
99729
25 730 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

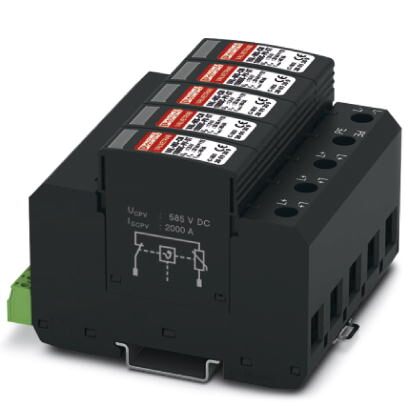

Устройство защиты от импульсных перенапряжений для изолированных установок постоянного тока (1000 В пост. тока), установка на монтажную рейку, 5-контактный базовый элемент с контактом для дистанционной передачи сигнала, 5-контактный защитный штекерный модуль с контролем по температуре с индикацией состояния на каждом штекере, для применения с разрядниками с тремя параллельными цепями/отслеживателями точки максимальной мощности (ОТММ).
Коммерческие данные
| Код заказа | 2907820 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 65 (C-4-2017) |
| GTIN | 4055626244211 |
| Вес/шт. (без упаковки) | 686,000 GRM |

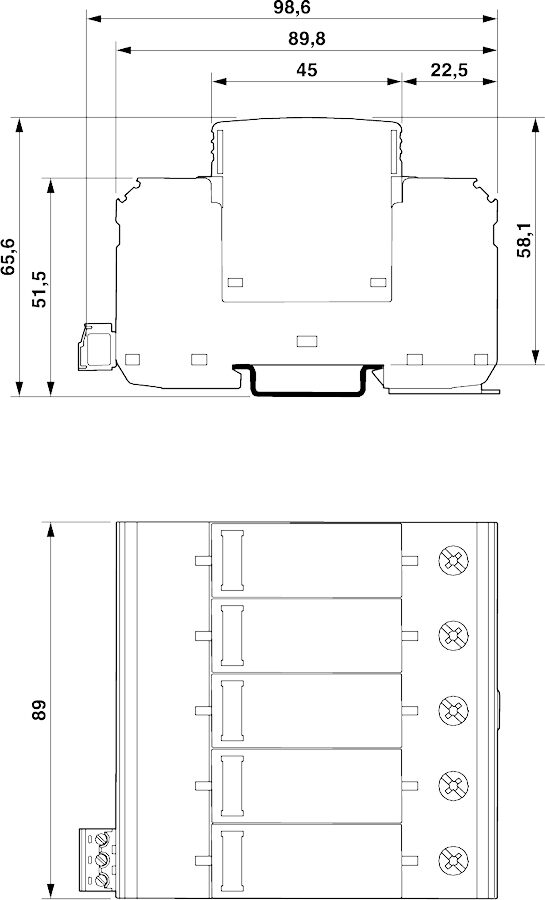

Размеры
| Высота | 98,57 мм |
|---|---|
| Ширина | 89 мм |
| Глубина | 64,7 мм |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | 4000 мм |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 2г (5-500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | PV II |
|---|---|
| PV T2 | |
| Тип EN | T2 |
| Поведение SPD в случае отказа | OCM |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1170 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | 250 мкА перем. тока |
| 20 мкА пост. тока | |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Уровень защиты Up | 3,8 кВ |
| Время срабатывания tA | 25 нс |
| Сопротивление изоляции Riso | > 5 Г (при 500 В DC) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 125 В AC |
| 30 В DC | |
| Рабочий ток | 3 A AC |
| 3 A DC | |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм ... 1,5 мм |
| Сечение жесткого провода | 0,14 мм ... 1,5 мм |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Резьба винтов | M5 |
|---|---|
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм ... 25 мм |
| Сечение жесткого провода | 1,5 мм ... 35 мм |
| Сечение проводника AWG | 15 ... 2 |
Индикатор / дистанционная сигнализация UL
| Сечение проводника AWG | 30 ... 14 |
|---|
UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
ETIM
| ETIM 3.0 | EC000941 |
|---|---|
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
