Описание

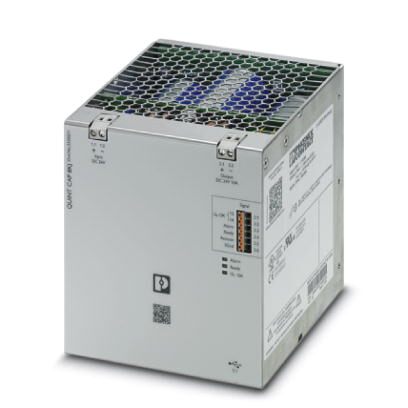

Емкостный модуль QUINT с не требующим обслуживания энергоаккумулятором на базе двухслойного конденсатора для установки на несущую рейку, вход: 24 В DC, выход: 24 В DC / 10 A / 8 кДж, со смонтированным универсальным адаптером для несущей рейки UTA 107. UInOK предварительная настройка на работу от аккумулятора.
Описание изделия
Емкостный модуль QUINT CAP не требует обслуживания и рассчитан на применение в случае цикличных отказов напряжения до 30 секунд. Объединяет в одном корпусе электронное коммутационное устройство и энергоаккумулятор на основе не требующего обслуживания конденсатора. USB-интерфейс обеспечивает возможность удобного завершения работы ПК.
Преимущества для Вас
- Удобное завершение работы ПК
- Не требует обслуживания благодаря долгому сроку службы
- Экономия места благодаря компактной конструкции
- Долгое время работы в автономном режиме благодаря большой емкости аккумулятора
- USB-интерфейс с возможностью блокировки для соединения с промышленными ПК
Коммерческие данные
Код заказа | 2320571 |
---|---|
Упаковочная единица | 1 stk |
Страница каталога | Стр. 297 (C-4-2017) |
GTIN | 4055626246901 |
Вес/шт. (без упаковки) | 1 795,000 GRM |
Размеры
Ширина | 118 мм |
---|---|
Высота | 130 мм |
Глубина | 125 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (> 40 °C изменение хар-к: 1 %/K) |
Температура окружающей среды (протестировано по типу запуска) | -40 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 60 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
Климатический класс | 3K3 (согласно EN 60721) |
Степень загрязнения | 2 |
Высота установки | 4000 м |
Входные данные
Входное напряжение | 24 В DC (SELV) |
---|---|
Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
Потребляемый ток (макс.) | 13,5 A (макс.) |
Потребляемый ток (при холостом ходе) | 0,1 A (холостой ход) |
Потребляемый ток (в процессе загрузки) | 1 A (Процесс зарядки) |
Пороговое значение включения, фиксированное |
Выходные данные
Номинальное напряжение | 24 В DC |
---|---|
Номинальный ток на выходе (IN) | 10 A |
Статичный Boost (IStat.Boost) | 12,5 A |
Возможность параллельного подключения | нет |
Возможность последовательного подключения | Нет |
Рассеиваемая мощность, номинальная нагрузка, макс. |
Общие сведения
Технология IQ | нет |
---|---|
Вес нетто | 1,6 кг |
Носитель информации | Двухслойные конденсаторы |
КПД | > 97 % (при заряженном энергоаккумуляторе) |
Степень защиты | Специальное применение (входное напряжение SELV, в устройстве возникают опасные напряжения). |
IP20 | |
MTBF (IEC 61709, SN 29500) | 1387186 ч (40 °C) |
Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение проводника AWG, мин. | 30 |
Сечение проводника AWG, макс. | 12 |
Длина снятия изоляции | 6,5 мм |
Характеристики клемм, выход
Тип подключения | Винтовые зажимы |
---|---|
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 2,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 2,5 мм |
Сечение проводника AWG, мин. | 30 |
Сечение проводника AWG, макс. | 12 |
Длина снятия изоляции | 6,5 мм |
Сигнализация
Наименование, сигнализация | UIn OK |
---|---|
Наименование, выход | Электронное реле (фотореле) |
Описание выходов | беспотенциальный 13/14 |
Максимальное напряжение переключения | 30 В DC |
Ток длительной нагрузки | 200 мА |
Индикатор состояния | СИД |
Сечение жесткого проводника мин. | 0,2 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,2 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Наименование, сигнализация | Ready |
Наименование, выход | Транзисторный выход, активный |
Выходное напряжение | 24 В (UN - 1 В (стандартное)) |
Ток длительной нагрузки | 20 мА |
Индикатор состояния | СИД |
Наименование, сигнализация | Сигнал тревоги |
Наименование, выход | Транзисторный выход, активный |
Выходное напряжение | 24 В (UN - 1 В (стандартное)) |
Ток длительной нагрузки | 20 мА |
Индикатор состояния | СИД |
Наименование, сигнализация | Опорный потенциал для Ready, Alarm и Remote |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | 4 кВ (Уровень контроля 2) |
Стандарты / нормативные документы | EN 61000-4-3 |
Диапазон частот | 80 МГц ... 1 ГГц |
Напряженность проверочного поля | 10 В/м |
Стандарты / нормативные документы | EN 61000-4-6 |
Диапазон частот | |
Напряжение | 10 В |
Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
Сертификация UL | UL зарегистрирован UL 508 |
UL/C-UL одобренный UL 60950-1 | |
Категория перенапряжения (EN 60950-1) | I |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.1 | 27242700 |
---|---|
eCl@ss 6.0 | 27040600 |
eCl@ss 7.0 | 27040603 |
eCl@ss 8.0 | 27049201 |
eCl@ss 9.0 | 27049201 |
ETIM
ETIM 5.0 | EC000382 |
---|---|
ETIM 6.0 | EC000382 |
UNSPSC
UNSPSC 13.2 | 39121004 |
---|
